Perbandingan tiga jenis reduksi roda gigi industri yang umum

Sebuah industri gearbox mengacu pada unit mandiri yang terdiri dari penggerak roda gigi, penggerak cacing, atau penggerak cacing roda gigi yang dibungkus dalam wadah kaku. Fungsi utama gearbox industri adalah untuk mengubah kecepatan dan torsi keluaran, menghasilkan torsi tinggi dan kecepatan putaran rendah.

Peredam umum roda gigi industri yang terutama meliputi: peredam roda gigi, peredam roda gigi cacing, dan peredam roda gigi planetary. Dalam artikel ini, pemasok peredam roda gigi SGR akan memberikan komprehensifasi dari jenis peredam roda gigi ketiga yang umum ini untuk membantu Anda memahaminya dengan cepat.

(1) Pengurang gigi

Jenis umum reduksi roda gigi yang termasuk reduksi roda gigi silinder, reduksi roda gigi bevel, dan reduksi roda gigi bevel-silinder. Diantaranya, reduksi roda gigi silinder adalah yang paling banyak digunakan dan memiliki jangkauan aplikasi terluas. Peredam gigi silinder dapat diklasifikasikan lebih lanjut menjadi roda gigi silinder satu tahap, dua tahap, dan tiga tahap.

Peredam gigi silinder satu tahap cocok untuk rasio roda reduksi 3 hingga 5. Gigi roda gigi bisa lurus, heliks, atau tulang herring. Rumahnya biasanya terbuat dari besi tuang, namun bisa juga dibuat dari pelat baja yang dilas. Bantalan gelinding biasa digunakan, sedangkan bantalan geser hanya digunakan untuk beban berat atau kecepatan sangat tinggi.

Peredam gigi silinder dua tahap dapat dibagi roda lagi menjadi tiga jenis: tipe kekerasan, tipe aliran terpisah, dan tipe koaksial, dengan reduksi rasio yang berlaku berkisar antara 8 hingga 40.

Pada peredam roda gigi silinder dua tahap, roda gigi peredam roda gigi silinder poros paralel dua tahap disusun secara asimetris relatif terhadap bantalan, sehingga memerlukan tingkat kekakuan poros yang tinggi.  Ujung masukan dan keluaran torsi diposisikan jauh dari roda gigi untuk mengurangi distribusi beban yang tidak merata sepanjang lebar roda gigi yang disebabkan oleh tegukan poros. Peredam gigi silinder dua tahap poros paralel memiliki struktur roda sederhana dan merupakan tipe yang paling banyak digunakan.

Dalam peredam roda gigi silinder dua tahap jalur terpisah, roda gigi disusun secara simetris relatif terhadap bantalan, menghasilkan distribusi tegangan yang lebih seragam pada roda gigi dan bantalan. Untuk meminimalkan gaya aksial total pada poros, arah heliks kedua pasang roda gigi harus berlawanan. Peredam roda gigi silinder dua tahap jalur terpisah memiliki struktur yang lebih kompleks dan sering digunakan dalam aplikasi yang melibatkan variabel daya tinggi dan beban.

Peredam roda gigi silinder dua tahap koaksial memiliki dimensi aksial yang besar, poros perantara yang panjang, dan kekakuan yang relatif buruk. Jika kedalaman perendaman kedua roda gigi besar dalam oli pelumas serupa, kapasitas dukung beban roda gigi tahap kecepatan tinggi tidak dapat dimanfaatkan sepenuhnya. Peredam roda gigi silinder dua tahap koaksial biasanya digunakan dalam aplikasi di mana poros masukan dan keluaran berada pada sumbu yang sama.

Secara umum, peredam roda gigi memiliki efisiensi transmisi yang tinggi, pengoperasian yang andal, masa pakai yang lama, dan perawatan yang mudah. Mereka banyak digunakan dalam industri seperti metalurgi, pertambangan dan ekstraksi batubara, mesin pertanian, serta percetakan dan pencelupan tekstil.

(2) Peredam roda gigi cacing

Peredam roda gigi cacing terutama dibagi menjadi pereduksi roda gigi cacing silinder, pereduksi roda gigi cacing involute, pereduksi roda gigi cacing berbentuk kerucut, dan pereduksi roda gigi cacing.

Peredam gigi cacing cocok untuk rasio reduksi 10 hingga 80.  Peredam roda gigi cacing memiliki struktur yang kompak, rasio transmisi yang besar, pengoperasian yang lancar, dan gangguan yang rendah, namun efisiensi transmisinya rendah, sehingga cocok untuk aplikasi berdaya rendah dan terputus-putus.

Selain itu, peredam roda gigi cacing memiliki fungsi mengunci sendiri secara terbalik, menjadikannya ideal untuk aplikasi yang memerlukan pencegahan pembalikan beban dan memastikan pengoperasian yang aman pada peralatan pengangkat vertikal dan penahan tugas berat. Aplikasi yang umum meliputi: peralatan pengangkat dan pengangkat, peralatan pertambangan dan metalurgi, aktuator katup, otomatis dan mesin khusus, dll.

Misalnya, cacing dan roda cacing dari peredam roda gigi cacing SGR terhubung dengan banyak gigi, dengan cacing yang terbuat dari baja 20CrMnTi, dikarburasi, dikeraskan, dan kemudian digiling, dan roda cacing terbuat dari paduan perunggu berkinerja tinggi, memastikan ketahanan aus yang tahan lama, efisiensi transmisi yang tinggi, dan masa pakai yang lama.

Dibandingkan dengan set roda gigi cacing silinder dengan spesifikasi yang sama, kapasitas beban dan efisiensi transmisi meningkat secara signifikan.  Ia juga menunjukkan sifat pemecah otomatis mekanis pada rasio gigi tinggi, yang secara efektif meningkatkan kinerja keselamatan mesin pengangkat. Perusahaan kami telah berkolaborasi dengan universitas terkait untuk melakukan penelitian sistematis mengenai desain, proses manufaktur, perakitan, dan metode pengujian, dengan harapan dapat berkontribusi pada pengembangan dan promosi teknologi transmisi baru yang ditemukan oleh para insinyur Tiongkok.

(3) Pengurang roda gigi planet

Peredam roda gigi planet termasuk peredam roda gigi planetary involute, peredam roda gigi sikloidal, dan peredam roda gigi harmonik. Diantaranya, peredam roda gigi planetary involute adalah jenis yang paling banyak digunakan, matang secara teknologi, dan dapat beradaptasi secara industri.

Karena struktur transmisi gigi planetary yang unik, rasio reduksi roda satu tahap minimum dari gearbox planetary adalah 3, dan maksimum umumnya tidak melebihi 10. Rasio reduksi yang umum adalah: 3/4/5/6/8/10. Jumlah tahapan dalam gearbox umumnya tidak melebihi 3, tetapi beberapa gearbox yang dibuat khusus dapat mencapai pengurangan 4 tahap.

Dibandingkan dengan peredam roda gigi lainnya, peredam roda gigi planetary menawarkan keunggulan seperti kekakuan tinggi, presisi tinggi, efisiensi transmisi tinggi, torsi tinggi, ukuran ringkas, kualifikasi daya, penyatuan multi-gigi, masa pakai lama, dan pengoperasian yang lancar. Selain itu, peredam roda gigi planetary sebagian besar dipasang pada motor stepper dan motor servo untuk mengurangi kecepatan, meningkatkan torsi, dan menyesuaikan inersia. Mereka banyak digunakan di bidang inti seperti otomasi industri, mesin presisi, peralatan energi baru, mesin konstruksi, dan peralatan manufaktur kelas atas.

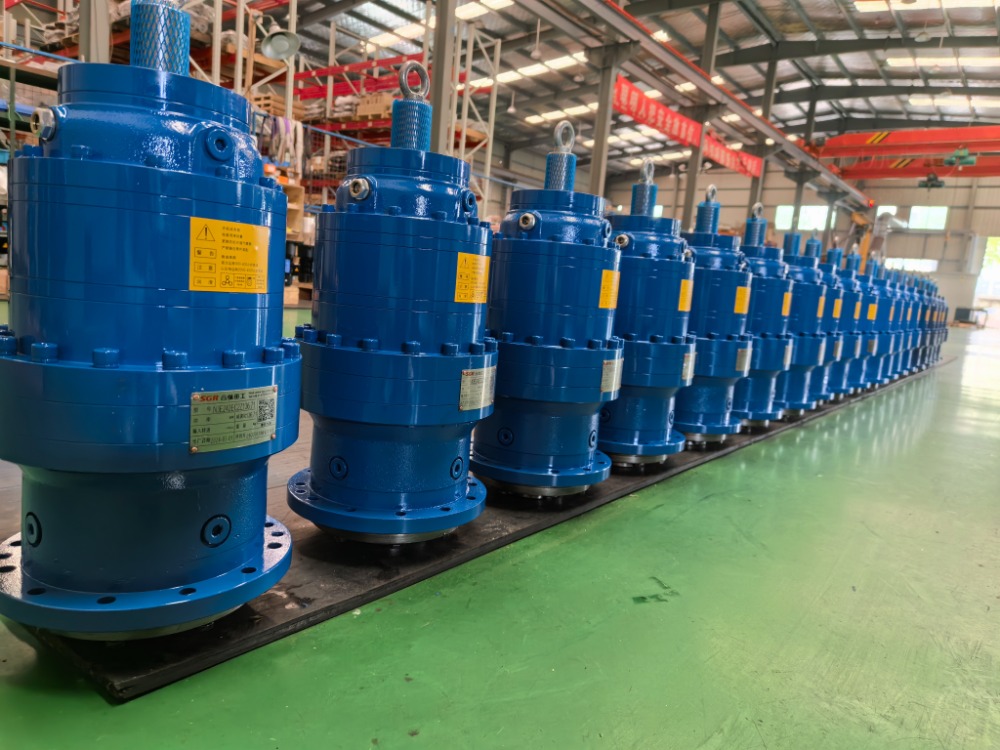

Misalnya, peredam roda gigi planet SGR dilengkapi roda gigi yang terbuat dari baja 20CrMnTi, yang dikarburasi, diquench, dan kemudian digerinda secara presisi.  Mereka menawarkan keunggulan seperti pembagian beban multi-gigi, pengoperasian yang lancar dan andal, serta efisiensi mekanisme yang tinggi.

Produk tersebut diposisikan sebagai “pengganti reduksi impor sejenis” (dapat menggantikan produk sejenis dari merek luar negeri seperti Brevini, Dynamic, Rossi, dan Bonfiglioli).  Konsep desain dan teknologi manufakturnya setara dengan standar internasional. Karena layanannya yang terlokalisasi dan rasio harga-kinerja yang menguntungkan, produk ini telah mendapat pengakuan dari pengguna di berbagai bidang industri, termasuk mesin konstruksi, peralatan bantu kelautan, mesin pertambangan, serta mesin tekstil dan percetakan.(Penulis,SGR, Angie Zhang)
