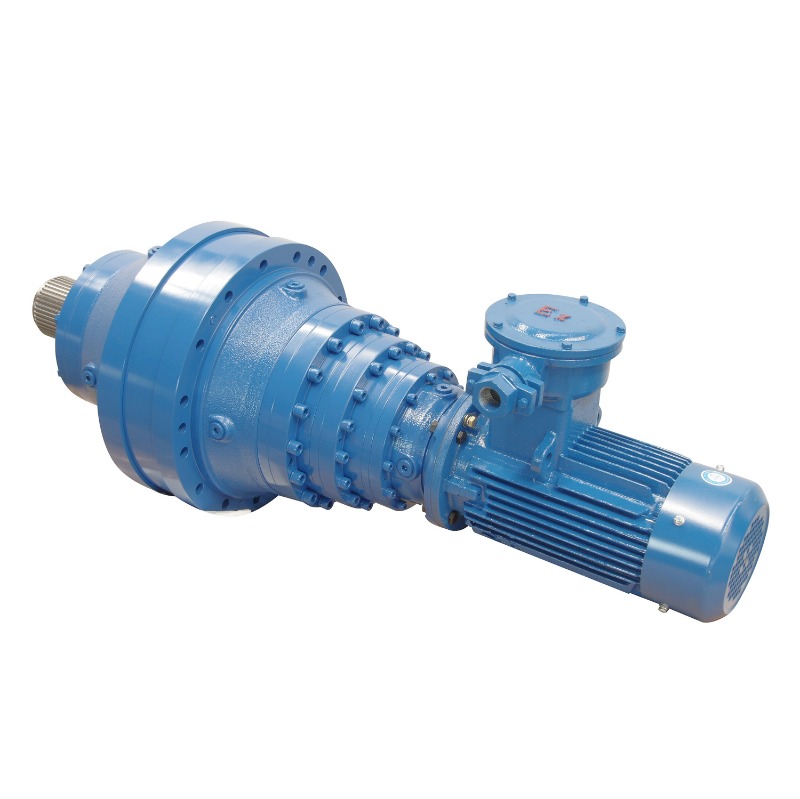

Global Sgr ' s n Gearbox Planetary Koaksial...
Lihat detail
Mesin tugas industri berat memerlukan sistem transmisi yang mampu menghasilkan torsi tinggi secara andal namun tetap kompak, efisien, dan mudah dipadukan ke dalam desain alat berat secara keseluruhan. Di antara berbagai jenis peredam roda gigi industri yang tersedia, planet gearbox yang dipasang di dasar koaksial memberikan solusi efektif untuk banyak aplikasi yang menuntut.
Jenis ini planet gearbox menggabungkan dua karakteristik struktural penting: masukan dan keluaran disusun secara koaksial, sedangkan kotak roda gigi ditopang dengan aman melalui konfigurasi yang dipasang di dasar. Dikombinasikan dengan pembagian karakteristik beban dari roda gigi planetary, desain ini memberikan solusi transmisi kompak untuk mesin industri yang memerlukan torsi tinggi dan transmisi daya yang stabil.
Seri N SGR mencakup torsi tinggi planet gearbox koaksial konfigurasi untuk aplikasi industri yang menuntut. Menyusun produk menggunakan desain modular dan mendukung konfigurasi input, output, pemasangan, dan multi-tahap yang berbeda. SGR mengatur rentang torsi keluaran hingga T2 ≤ 750.000 N·m dan rasio transmisi i ≥ 3 untuk seri produk yang direferensikan.
Jadi, apa sebenarnya gearbox planetary yang dipasang di dasar koaksial, apa kelebihan yang ditawarkannya, dan bagaimana sebaiknya para insinyur memilihnya untuk peralatan tugas berat?
Artikel ini menjelaskan dasar-dasarnya.
Gearbox planetary koaksial adalah peredam roda gigi planetary yang input dan outputnya disusun sepanjang sumbu pusat yang sama.
Secara internal, transmisi planet pada umumnya terdiri dari roda gigi matahari, roda gigi beberapa planet, planet pembawa, dan roda gigi ring. Roda gigi planet berputar mengelilingi roda gigi matahari sekaligus terhubung dengan roda gigi ring.
Salah satu keuntungan utama dari pengaturan ini adalah pembagian beban.
Alih-alih mentransmisikan seluruh beban melalui satu pasangan roda gigi, beberapa roda gigi planet dapat berpartisipasi dalam transmisi torsi. Hal ini membantu sistem planet mencapai kepadatan torsi tinggi dalam struktur yang relatif kompak.
Istilah yang dipasang di dasar mengacu pada cara dipasang gearbox.
Daripada hanya mengandalkan flensa keluaran atau pengaturan yang dipasang pada poros, kotak roda gigi didukung oleh alas pemasangan yang dapat dipasang pada struktur atau fondasi alat berat.
Menggabungkan tata letak transmisi koaksial dengan struktur yang dipasang di dasar menjadikan gearbox jenis ini sangat berguna untuk mesin industri yang memerlukan torsi tinggi, pemasangan stabil, dimensi ringkas, dan integrasi peralatan yang fleksibel.
Portofolio gearbox planetary SGR mencakup konfigurasi koaksial dengan solusi pemasangan terkait kaki/alas, flensa, dan poros, sehingga memungkinkan pengaturan berbeda untuk dipilih sesuai dengan desain alat berat.
Prinsip kerja dasarnya mirip dengan gearbox planet lainnya.
Tenaga memasuki sistem roda gigi planetary melalui sisi input dan disalurkan melalui roda gigi matahari, roda gigi planet, roda gigi ring, dan pembawa sesuai dengan konfigurasi roda gigi tertentu.
Fitur utamanya adalah beberapa roda gigi planet yang dapat berbagi beban yang ditransmisikan.
Prinsip sekilas daya ini sangat berharga pada mesin tugas berat karena torsi yang diperlukan tidak harus disalurkan hanya melalui satu roda gigi.
Hasilnya, gearbox planetary dapat memberikan kapasitas torsi yang tinggi dibandingkan dengan dimensi fisiknya.
Dalam pengaturan koaksial, masukan dan keluaran tetap pada sumbu yang sama, menghasilkan jalur transmisi daya yang efisien yang dapat mengalirkan integrasi ke dalam banyak tata letak mesin.
Jika diperlukan pengurangan rasio yang lebih tinggi, tahapan planet tambahan dapat terhubung secara seri. Gearbox planetary koaksial yang direferensikan SGR didasarkan pada arsitektur yang sangat modular dan mendukung kombinasi multi-tahap untuk pengurangan kebutuhan yang berbeda.
Mengapa planetary gearbox yang dipasang di dasar koaksial cocok untuk alat berat tugas berat?
Ada empat keuntungan utama.
Keunggulan pertama adalah kemampuan menyalurkan torsi tinggi.
Beberapa roda gigi planet berpartisipasi dalam transmisi daya dan pembagian beban. Hal ini membantu mendistribusikan beban melalui sistem roda gigi planet daripada memusatkannya pada satu pasangan roda gigi.
Untuk mesin industri berat, hal ini sangat penting ketika transmisi harus menangani: torsi pengoperasian yang tinggi, beban start, variabel beban, perubahan beban berulang, beban kejut, dan siklus pengoperasian yang panjang.
Jajaran girboks koaksial Seri N SGR mencakup konfigurasi torsi tinggi, dengan referensi halaman produk Tiongkok menentukan torsi keluaran hingga T2 ≤ 750.000 N·m. Tentu saja, ukuran gearbox sebenarnya dan torsi yang diijinkan harus dipilih sesuai dengan kondisi pengoperasian dan aplikasi spesifik.
Hal ini membuat arsitektur planet koaksial relevan untuk mesin industri besar di mana torsi tinggi harus disalurkan dalam ruang instalasi terbatas.
Keuntungan penting lainnya adalah arsitekturnya yang kompak.
Karena sistem gigi planet mendistribusikan torsi melalui beberapa roda gigi planet yang disusun mengelilingi roda gigi matahari pusat, sistem ini dapat mencapai kepadatan torsi yang tinggi tanpa memerlukan kotak roda gigi yang terlalu besar.
Bagi perancangan peralatan, hal ini sangat bermanfaat ketika kapasitas transmisi dan ruang pemasangan merupakan hal yang penting.
Susunan koaksial semakin lancar tata letak transmisi karena masukan dan keluaran diposisikan sepanjang sumbu yang sama.
Dokumentasi produk SGR juga mengidentifikasi efisiensi transmisi yang tinggi, pengoperasian yang lancar, dan gangguan yang rendah sebagai karakteristik seri gearbox planetary koaksialnya.
Namun, ciri-ciri tersebut tidak hanya berasal dari struktur planet saja. Bahan roda gigi, perlakuan panas, keakuratan roda gigi, pemilihan bantalan, pelumasan, perakitan, dan kualitas manufaktur semuanya berkontribusi terhadap kinerja pengoperasian sebenarnya dari kotak roda gigi industri.
Salah satu karakteristik terkuat dari planetary gearbox industri modern adalah modularitas.
Platform girboks yang sangat modular memungkinkan menghasilkan solusi transmisi berbeda menggunakan komponen standar dan kombinasi berbeda.
Untuk seri gearbox planetary koaksial SGR, beberapa tahapan planet dapat digabungkan untuk memenuhi persyaratan reduksi yang berbeda, dengan rangkaian produk yang direferensikan mencakup rasio i ≥ 3.
Opsi masukan yang berbeda juga tersedia, termasuk: masukan poros standar N, masukan flensa MN, dan konfigurasi masukan yang disesuaikan.
Sisi keluaran dapat dikonfigurasi dengan: poros silinder, poros splined, poros berongga dengan perangkat pengunci, sambungan flensa, dan konfigurasi yang disesuaikan.
SGR juga menawarkan pengaturan pemasangan yang berbeda, termasuk pemasangan dasar, pemasangan flensa, dan konfigurasi terkait lengan torsi.
Fleksibilitas ini sangat penting bagi produsen peralatan OEM.
Daripada mendesain ulang seluruh alat berat dengan konfigurasi girboks tetap, teknisi dapat memilih susunan girboks yang lebih cocok dengan motor, peralatan yang digerakkan, ruang pemasangan, dan antarmuka mekanis yang ada.
Untuk gearbox industri besar, pemasangan tidak dapat dianggap sebagai pertimbangan sekunder.
Gearbox harus terintegrasi dengan baik dengan struktur alat berat sehingga beban dapat disalurkan dengan Anda tanpa menimbulkan ketidaksejajaran atau tekanan yang tidak perlu.
Gearbox planetary yang dipasang di dasar memberikan solusi pemasangan praktis untuk banyak sistem penggerak industri tetap karena rumah gearbox dapat ditopang dengan aman pada rangka atau fondasi peralatan.
Tergantung pada aplikasinya, konfigurasi lain seperti pemasangan flensa atau pemasangan lengan torsi mungkin lebih sesuai.
Solusi yang tepat bergantung pada beberapa faktor termasuk: tata letak peralatan, sambungan keluaran, beban radial dan aksial, reaksi torsi, desain pondasi, penyelarasan poros, dan aksesibilitas perawatan.
Inilah sebabnya mengapa konfigurasi pemasangan harus dipertimbangkan saat memilih girboks, bukan setelah model girboks dipilih.
Berkat kapasitas torsi tinggi, struktur kompak, modularitas, dan konfigurasi fleksibel, planet gearbox koaksiales dapat digunakan dalam berbagai mesin tugas industri berat.
Mesin pertambangan sering kali beroperasi di bawah beban berat, getaran, debu, dan siklus tugas yang menuntut.
Gearbox planetary dapat digunakan dalam sistem transmisi pertambangan yang memerlukan torsi tinggi dan pengoperasian berkelanjutan yang andal.
Untuk aplikasi pertambangan, pemilihan gearbox harus mempertimbangkan tidak hanya torsi terukur tetapi juga beban puncak, beban kejut, waktu pengoperasian, kondisi lingkungan, dan persyaratan perawatan.
Mesin metalurgi sering kali memerlukan transmisi berkecepatan rendah dan torsi tinggi dalam kondisi industri yang berat.
Gearbox planetary yang dipasang di dasar koaksial dapat memberikan solusi penggerak yang ringkas untuk mesin metalurgi tugas berat yang sesuai, terutama di mana pemasangan yang stabil dan transmisi daya yang berkelanjutan merupakan hal yang penting.
Konveyor industri besar memerlukan torsi awal dan pengoperasian yang besar, terutama saat memuat curah material yang berat.
Gearbox planetary dapat mengurangi kecepatan motor sekaligus meningkatkan torsi keluaran, memberikan karakteristik mekanis yang dibutuhkan oleh banyak sistem penggerak konveyor.
Konfigurasi yang ditempatkan di pangkalan juga dapat berinteraksi dengan stasiun-stasiun penggerak konveyor tetap.
Sistem pengangkutan dan winch memerlukan transmisi torsi yang andal dan reduksi rasio yang sesuai.
Gearbox planetary biasanya dipertimbangkan untuk sistem penggerak torsi tinggi yang mengutamakan dimensi kompak.
Namun, untuk aplikasi pengangkatan, pemilihan kotak roda gigi harus didasarkan pada persyaratan sistem yang lengkap, termasuk kondisi beban, pengereman, persyaratan keselamatan, siklus kerja, dan standar yang berlaku.
Peralatan konstruksi berat memerlukan komponen transmisi yang kuat yang mampu menangani berbagai beban dan lingkungan kerja yang menuntut.
Tergantung pada arsitektur alat berat, gearbox planetary dapat digunakan untuk mekanisme penggerak travel, pemutar, atau bantu yang berbeda.
Ruang dapat menjadi kendala desain yang penting dalam permesinan kelautan.
Kepadatan torsi tinggi dan struktur gearbox planetary koaksial yang dapat dikonfigurasi membuatnya cocok untuk aplikasi penggerak bantu laut tertentu yang memerlukan transmisi torsi tinggi dan kompak.
Produk Seri N yang direferensikan SGR telah diterapkan di seluruh sektor industri termasuk mesin konstruksi, mesin bantu kelautan, mesin pertambangan, serta mesin tekstil dan percetakan/pewarnaan.
Salah satu pertanyaan penting ketika memilih gearbox planetary adalah apakah alat berat tersebut memerlukan tata letak transmisi koaksial atau sudut kanan.
A planet gearbox koaksial menempatkan masukan dan keluaran pada sumbu yang sama.
Oleh karena itu sangat cocok bila motor dan peralatan yang penggeraknya dapat diatur dalam saluran transmisi lurus.
Gearbox planetary sudut kanan mengubah arah transmisi daya, yang dapat berguna ketika tata letak alat berat tidak memungkinkan motor dan peralatan keluaran dipasang di sepanjang sumbu yang sama.
Tidak ada desain yang lebih baik secara universal.
Pilihan yang tepat terutama bergantung pada: ruang pemasangan yang tersedia, posisi motor, peralatan posisi yang digerakkan, torsi yang diperlukan, pengurangan rasio, input dan output antarmuka, dan ruang pemeliharaan.
Jarak gearbox planetary SGR mencakup konfigurasi koaksial dan sudut kanan untuk kebutuhan tata letak poros yang berbeda.
SGR mengembangkan industri planet gearbox solusi untuk menuntut aplikasi transmisi.
Seri N-nya menggunakan filosofi desain modular dan serial, memungkinkan tahapan, konfigurasi masukan, pengaturan keluaran, dan metode pemasangan yang berbeda untuk digabungkan sesuai dengan kebutuhan aplikasi. Informasi produk SGR terkini mencantumkan konfigurasi planet koaksial dan sudut kanan serta berbagai solusi pemasangan.
Untuk pembuatan roda gigi, SGR menggunakan baja paduan 20CrMnTi, dengan roda gigi dikarburasi dan pengampunan sebelum penggilingan presisi. Pendekatan manufaktur ini dimaksudkan untuk memberikan kekerasan, ketahanan aus, dan akurasi gigi yang diperlukan untuk penerapan transmisi industri yang menuntut.
SGR juga mendukung penyesuaian planet gearbox solusi untuk produsen peralatan OEM, khususnya jika konfigurasi katalog standar tidak dapat sepenuhnya memenuhi persyaratan torsi, rasio, antarmuka input/output, dimensi pemasangan, atau kondisi pengoperasian.
Seri N diposisikan untuk aplikasi industri termasuk pertambangan, mesin konstruksi, mesin bantu kelautan, pengangkutan, penanganan material, dan peralatan tugas berat lainnya.
Bagi pelanggan yang menawarkan alternatif terhadap gearbox planetary industri yang diimpor, SGR juga memposisikan seri ini sebagai alternatif lokal untuk aplikasi serupa. Dokumentasi produk asli menyatakan bahwa seri ini dikembangkan dengan mempertimbangkan penggantian pengurangan impor yang sebanding. Namun, setiap penempatan proyek harus dilakukan secara teknis berdasarkan torsi, rasio, dimensi, poros antarmuka, beban, siklus kerja, dan kondisi pengoperasian aktual, bukan mengharapkan pertukaran hanya berdasarkan ukuran model. (Penulis, SGR, Angie Zhang）
