Cara Memilih Planet Gearbox untuk Mesin Industri, Robotika, Sistem Otomotif, dan Aplikasi Torsi Tinggi

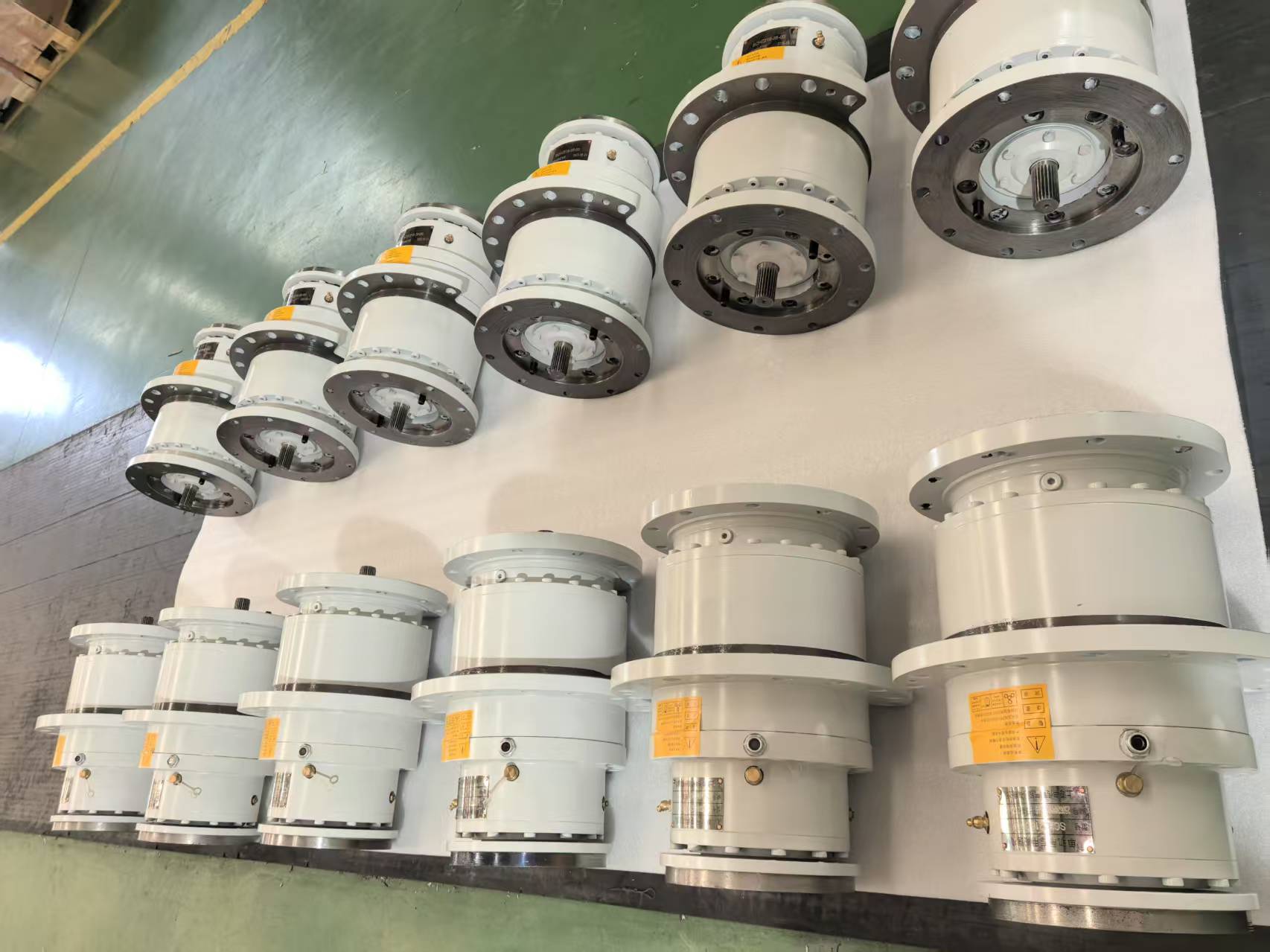

Mesin industri, robotika, dan sistem otomotif semuanya bergantung pada komponen yang dapat mewujudkan torsi tinggi dalam ukuran yang ringkas, dan hanya sedikit rakitan mekanis yang dapat melakukan hal ini seefektif mesin industri. planet gearbox . Panduan ini menjelaskan cara kerja sistem roda gigi ini, jenis yang tersedia, dan apa yang harus dipertimbangkan saat memilih salah satu untuk aplikasi yang menuntut.

Apa yang dimaksud dengan planetary gear dan bagaimana cara kerja sistem planetary gear?

Gearbox planet, disebut juga planet gearbox, adalah mekanisme pengurangan atau peningkatan gigi yang dibangun berdasarkan tiga komponen inti: roda gigi matahari pusat, satu set roda gigi planet yang mengorbit di sekitarnya, dan roda gigi melingkari luar dengan gigi internal yang menyatu dengan roda gigi planet. Roda gigi planet ditahan di tempatnya oleh pembawa yang berputar, dan bergantung pada komponen mana yang dipasang, mana yang digerakkan, dan mana keluarannya, rakitan tersebut dapat menghasilkan berbagai reduksi rasio dalam wadah yang sangat kompak.

Struktur sistem roda gigi planet inilah yang memberikan desain ini karakteristik yang menentukan. Karena beberapa gigi planet berbagi beban yang ditransmisikan secara bersamaan, bukan sepasang roda gigi yang membawa seluruh torsi seperti pada rangkaian roda gigi sederhana, beban didistribusikan ke beberapa titik kontak sekaligus. Susunan ring gear planet gear matahari ini sangat penting dalam bagaimana sistem gearbox transmisi torsi mencapai kapasitas tinggi tanpa memerlukan housing yang besar secara proporsional. Hasilnya adalah pengurangan gigi kompak yang cocok untuk aplikasi dimana ruang terbatas namun kebutuhan torsi tinggi.

Apa jenis gearbox planet utama?

Gearbox planet diklasifikasikan terutama berdasarkan jumlah tahap reduksi, orientasi porosnya, dan tingkat presisi yang diperlukan untuk aplikasinya.

Gearbox planet satu tahap

Gearbox planetary satu tahap menggunakan satu set roda gigi matahari, planet, dan cincin untuk mencapai rasio reduksi sedang. Konfigurasi ini kompak dan efisien, dan biasanya dipilih ketika rasio yang diperlukan berada dalam kisaran yang dapat dihasilkan oleh satu set roda gigi.

Gearbox planet multi tahap

Gearbox planetary multi tahap menghubungkan dua atau lebih set roda gigi planetary secara seri, dengan output dari satu tahap menggerakkan input tahap berikutnya. Hal ini memungkinkan pengurangan rasio keseluruhan yang jauh lebih tinggi daripada desain satu tahap, meskipun hal ini menambah panjang dan beberapa reaksi tambahan pada setiap tahap tambahan.

Peredam planet sebaris

Peredam planet inline menjaga poros masukan dan keluaran pada sumbu yang sama, sehingga menghubungkan sambungan ke motor dan peralatan yang bergerak dan merupakan salah satu konfigurasi paling umum dalam industri otomasi.

Gearbox planetary sudut kanan

Gearbox planetary sudut kanan dilengkapi dengan tahap roda gigi bevel atau hipoid untuk mengarahkan transmisi daya sebesar sembilan puluh derajat, yang berguna ketika keterbatasan ruang atau persyaratan tata letak tidak memungkinkan pengaturan inline.

Unit roda gigi planet yang presisi

Unit gigi planetary presisi diproduksi dengan toleransi roda yang lebih ketat khususnya untuk meminimalkan serangan balik dan kesalahan pemosisian, sehingga cocok untuk kontrol gerak dan aplikasi robotika yang mengutamakan akurasi dan kapasitas torsi.

Di mana planet gearbox biasa digunakan?

Gearbox planet muncul di berbagai industri di mana diperlukan kombinasi torsi tinggi, ukuran kompak, dan transmisi daya yang andal.

Penggunaan mesin otomasi industri planet gearbox secara ekstensif pada sumbu yang menggerakkan servo, pengindeksan tabel, dan peralatan pengemasan, yang memerlukan kontrol gerakan yang presisi dan pemosisian berulang. Sistem penggerak robotika bergantung pada gearbox planetary untuk penggerak pengiriman, karena lengan robot memerlukan kepadatan torsi tinggi dalam wadah kecil untuk menjaga keseluruhan lengan tetap ringan dan responsif. Aplikasi kotak roda gigi sistem sabuk konveyor menyukai desain planet ketika unit penggerak kompak perlu menangani beban variabel selama jam pengoperasian yang panjang. Sistem transmisi otomotif menggunakan rangkaian roda gigi planetary di dalam transmisi otomatis untuk mencapai beberapa rasio roda gigi tanpa banyak pasangan roda gigi terpisah. Unit penggerak mesin konstruksi, termasuk yang ada pada ekskavator dan derek, memberdayakan penggerak akhir planetary untuk menghasilkan torsi tinggi yang diperlukan untuk pengangkutan dan pergerakan berat dalam wadah kompak yang dipasang langsung pada roda atau track.

Properti kinerja apa yang harus disediakan oleh planet gearbox?

Planet gearbox yang dirancang dengan baik perlu menyeimbangkan kapasitas torsi, presisi, dan efisiensi mekanis tergantung pada aplikasi yang paling dibutuhkan.

Performa gearbox dengan kepadatan torsi tinggi berasal langsung dari sifat pembagian beban pada susunan planet, di mana beberapa rangkaian roda gigi bekerja secara paralel, bukan sepasang roda gigi yang membawa beban penuh. Desain gigi dengan backlash presisi rendah paling penting dalam aplikasi kontrol gerakan, di mana setiap putaran rotasi antara input dan output diterjemahkan langsung ke dalam kesalahan pemosisian. Transmisi daya berefisiensi tinggi dipengaruhi oleh kualitas gigi, pelumasan, dan pemilihan bantalan, karena setiap tahap tambahan atau titik jaring menyebabkan kehilangan mekanis. Perilaku sistem roda gigi yang berputar dengan mulus, yang berarti getaran minimal dan kecepatan keluaran yang konsisten, bergantung pada presisi produksi dan keselarasan yang tepat antara matahari, planet, dan roda gigi cincin.

Bagaimana cara pembuatan gearbox planet?

Pembuatan gearbox planet melibatkan serangkaian pemesinan presisi, perlakuan panas, dan langkah perakitan yang dirancang untuk mencapai toleransi ketat di seluruh komponen roda gigi.

Masing-masing tahapan ini berkontribusi pada kinerja akhir gearbox, dan mempercepat atau mempercepat langkah apa pun, terutama perlakuan panas atau kalibrasi penyelarasan, cenderung muncul di kemudian hari sebagai keausan dini atau reaksi berlebihan dalam servis.

Bagaimana perbandingan planet gearbox dengan jenis gearbox lainnya?

Gearbox planet adalah salah satu dari beberapa pendekatan pengurangan gigi, dan membandingkannya dengan desain alternatif membantu memperjelas kapan konfigurasi planet adalah pilihan yang lebih baik.

Perbandingan gearbox planetary vs worm umumnya bermuara pada kepadatan torsi dan efisiensi versus kemampuan mengunci sendiri. Gearbox cacing menawarkan perilaku penguncian sendiri yang kuat dengan mengorbankan efisiensi yang lebih rendah, karena kontak geser antara cacing dan roda menghasilkan lebih banyak daripada kontak bergulir pada set roda gigi planetary. Perbandingan girboks planetary vs heliks agak berbeda, karena girboks heliks juga dapat mencapai efisiensi tinggi, namun desain planetary biasanya menawarkan tapak yang lebih kecil untuk peringkat torsi yang setara karena pengaturan roda gigi berbagi bebannya.

Perbandingan peredam roda gigi di seluruh sistem ini pada akhirnya bergantung pada prioritas aplikasi. Perbandingan kepadatan torsi yang lebih menyukai desain planet adalah pada instalasi dengan ruang terbatas seperti sambungan robotik atau penggerak dalam roda, sedangkan roda gigi cacing dan heliks tetap umum digunakan dalam aplikasi yang biaya, kemudahannya, atau perilaku menguncinya sendiri lebih besar daripada manfaat tata letak planet yang ringkas.

Apa saja masalah umum atau batasan gearbox planet?

Gearbox Planet kuat secara mekanis, namun tidak berdampak terhadap masalah keausan dan operasional, terutama pada siklus tugas yang berat.

Masalah keausan bantalan pada kotak roda gigi berkembang seiring berjalannya waktu karena bantalan roda gigi planet atau roller jarum mengalami pembebanan siklik yang berulang, dan keausan ini pada akhirnya dapat meningkatkan reaksi balik dan mengurangi keakuratan posisi. Masalah kegagalan pelumasan pada sistem roda gigi adalah akar penyebab umum dari keausan dini, karena pelumas yang tidak memadai atau terdegradasi meningkatkan sirkulasi dan panas pada titik-titik jaring roda gigi dan permukaan bantalan. Gejala gangguan dan getaran pada kotak roda gigi sering kali menunjukkan timbulnya masalah seperti keausan gigi roda gigi, kerusakan bantalan, atau kerusakan pelumasan, dan menampilkan gejala-gejala ini dapat membantu mengetahui masalah sebelum terjadi kegagalan. Kondisi roda gigi planet yang tidak sejajar, baik akibat kesalahan pemasangan atau defleksi poros akibat beban, dapat menyebabkan distribusi beban yang tidak merata di seluruh roda gigi planet dan mempercepat keausan pada gigi tertentu. Situasi kerusakan gearbox yang berlebihan terjadi ketika permintaan torsi melebihi kapasitas diukur unit, yang dapat menyebabkan kerusakan gigi, kegagalan bantalan, atau transmisi pembawa dalam kasus yang parah.

Bagaimana Anda memilih gearbox planet yang tepat?

Memilih planet gearbox yang tepat memerlukan penyesuaian beberapa parameter teknis dengan kebutuhan spesifik aplikasi, bukan hanya berdasarkan ukuran atau biaya saja.

Proses pemilihan metode biasanya dimulai dengan menentukan torsi dan kecepatan keluaran yang diperlukan, kemudian menentukan rasio pilihan, dan terakhir memastikan bahwa konfigurasi pemasangan dan peringkat lingkungan sesuai dengan pemasangan. Melewatkan langkah-langkah ini akan meningkatkan risiko memilih gearbox yang ukurannya terlalu kecil untuk beban puncak atau tidak sesuai dengan rentang kecepatan motor penggerak.

Bagaimana tren masa depan teknologi gearbox planetary?

Teknologi gearbox planet terus berkembang seiring dengan tren yang lebih luas dalam otomatisasi, presisi manufaktur, dan material rekayasa.

Penggerak otomatis yang ringkas semakin mengintegrasikan motor, girboks, dan kontrol elektronik ke dalam satu wadah, mengurangi kerumitan pemasangan sekaligus mempertahankan keunggulan kepadatan torsi dari desain planet. Sistem gearbox pemantauan kondisi cerdas menggunakan sensor tertanam untuk melacak kondisi getaran, suhu, dan pelumasan, sehingga tim pemeliharaan dapat mengidentifikasi masalah yang berkembang sebelum menyebabkan waktu henti yang tidak direncanakan. Desain roda gigi dengan gangguan rendah telah menjadi prioritas seiring dengan perpindahan peralatan otomatis ke lingkungan yang digunakan bersama dengan pekerja manusia, sehingga mendorong penyempurnaan dalam desain profil gigi dan presisi produksi. Rekayasa material roda gigi yang canggih, termasuk pemilihan paduan dan perawatan permukaan yang lebih baik, memperpanjang usia roda gigi dan memungkinkan peringkat torsi yang lebih tinggi dalam cakupan fisik yang sama. Bersama-sama, perkembangan ini mengarah pada planetary gearbox yang lebih cerdas, lebih ringkas, dan lebih sesuai dengan tuntutan sistem otomatis modern.

Pertanyaan Umum

Apa itu planet gearbox?

Gearbox planet adalah mekanisme reduksi gigi yang dibangun di sekitar roda gigi matahari pusat, roda gigi planet yang mengorbit, dan roda gigi lingkar luar, yang dirancang untuk mengirimkan torsi tinggi dalam wadah yang kompak.

Untuk apa gearbox planetary digunakan?

Gearbox planetary digunakan untuk mengurangi kecepatan dan meningkatkan torsi antara motor dan peralatan yang bergerak, biasanya dalam robotika, otomasi industri, transmisi otomotif, dan alat berat.

Bagaimana cara kerja sistem roda gigi planet?

Sistem gigi planet bekerja dengan menyatukan roda gigi roda planet secara bersamaan dengan roda gigi matahari pusat dan roda gigi lingkar luar, dengan pembawa, roda gigi matahari, atau roda gigi cincin berfungsi sebagai masukan, keluaran, atau elemen tetap tergantung pada konfigurasinya.

Apa keuntungan dari gearbox planetary?

Keuntungan dari gearbox planetary mencakup kepadatan torsi yang tinggi, ukuran yang kompak dibandingkan dengan kapasitas torsi, penyelarasan poros koaksial, dan Pembagian beban di beberapa rangkaian roda gigi.

Gearbox planetary vs worm mana yang lebih baik?

Tidak ada yang lebih baik secara universal, karena gearbox planetary umumnya menawarkan efisiensi dan kepadatan torsi yang lebih tinggi, sedangkan worm gearbox memberikan perilaku penguncian sendiri yang berguna dalam aplikasi holding tertentu.

Berapa lama gearbox planet bertahan?

Masa pakai gearbox planetary bergantung pada faktor-faktor seperti kondisi beban, pemeliharaan pelumasan, dan penyelarasan, dengan unit yang dirawat dengan baik umumnya memberikan masa operasional yang lama dalam kondisi terukur.
