Planetary Gear Reducers: Desain, Aplikasi, dan Panduan Seleksi

Bagaimana a Pereduksi Gear Planetary Bekerja?

Pereduksi Gear Planetarys, juga dikenal sebagai sistem gear epicyclic, terdiri dari tiga komponen utama: gigi matahari, gigi planet, dan ring gear. Gigi matahari duduk di tengah sementara beberapa roda gigi planet berputar di sekitarnya, semua tertutup di dalam ring gear. Pengaturan ringkas ini memberikan beberapa keunggulan dibandingkan sistem gigi tradisional.

• Gigi matahari berfungsi sebagai input, biasanya terhubung ke poros motor
• Planet Gears Mesh secara bersamaan dengan roda gigi matahari dan cincin
• Operator yang memegang Planet Gears bertindak sebagai output
• Ring gear dapat diperbaiki, berfungsi sebagai input, atau output tergantung pada konfigurasi

Dibandingkan dengan pereduksi gigi poros paralel, Pereduksi Gear Planetary Tawarkan kepadatan torsi yang lebih tinggi, distribusi beban yang lebih baik, dan dimensi yang lebih kompak. Beban dibagi di antara beberapa roda gigi planet, memungkinkan untuk kapasitas torsi yang lebih besar dalam paket yang lebih kecil.

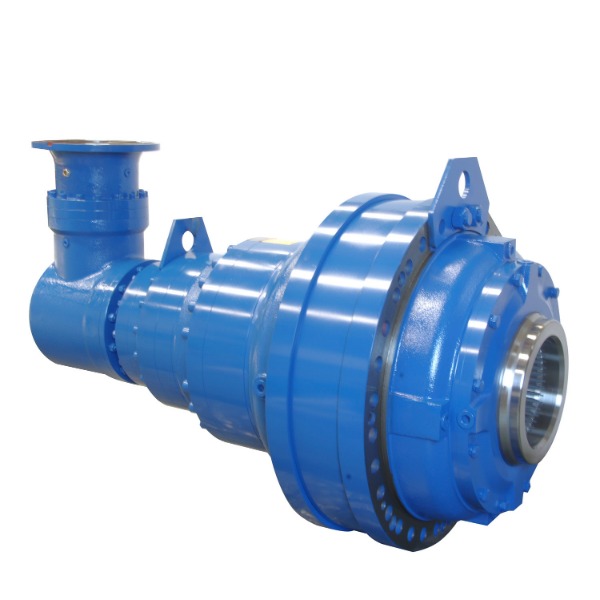

Flange Input Sudut Kanan Torsi Output Besar Planetary Gearbox dengan Motor

Keuntungan dari Sistem Gear Planetary

Arsitektur unik dari Planetary Gear Systems memberikan beberapa manfaat kinerja:

• Kepadatan Torsi Tinggi: Beberapa roda gigi planet berbagi beban, memungkinkan lebih banyak torsi dalam ruang yang lebih sedikit
• Desain kompak: Pengaturan konsentris menghasilkan jejak yang lebih kecil
• Efisiensi Tinggi: Biasanya 95-98% per tahap karena pemisahan daya
• Kekakuan yang sangat baik: Beberapa titik kontak memberikan kekakuan
• Getaran Rendah: Kekuatan seimbang mengurangi getaran dan kebisingan

Memilih yang benar Rasio gearbox planet untuk aplikasi Anda

Memilih rasio gigi yang tepat sangat penting untuk kinerja optimal. Rasio menentukan hubungan antara kecepatan input dan torsi output. Rasio umum berkisar dari 3: 1 hingga 100: 1 untuk desain tahap tunggal, dengan unit multi-tahap menawarkan rasio hingga 10.000: 1.

Faktor -faktor yang mempengaruhi pemilihan rasio

Beberapa pertimbangan mempengaruhi yang ideal Rasio gearbox planet untuk sebuah aplikasi:

• Kecepatan dan torsi output yang diperlukan
• Daya dan kecepatan input yang tersedia
• Persyaratan respons dinamis
• Target efisiensi
• Kendala Ruang Fisik

Tabel Perbandingan Rasio

Kiat pemeliharaan untuk Pereduksi Gear Planetarys dalam aplikasi industri

Pemeliharaan yang tepat secara signifikan memperluas masa pelayanan Pereduksi Gear Planetary in industrial applications . Sistem ini sering beroperasi dalam kondisi yang menuntut, membuat perawatan rutin penting.

Prosedur pemeliharaan rutin

Program pemeliharaan yang komprehensif harus mencakup:

• Pemeriksaan dan Perubahan Pelumasan Reguler
• Pemantauan getaran
• Inspeksi Termal
• Verifikasi torsi baut
• Segel Integrity Checks

Mode dan pencegahan kegagalan umum

Memahami mekanisme kegagalan khas membantu mencegah downtime:

Perbandingan Planetary Gear Reducer vs Harmonic Drive Teknologi

Saat memilih sistem reduksi presisi, insinyur sering membandingkan Planetary Gear Reducer vs Harmonic Drive solusi. Setiap teknologi memiliki karakteristik berbeda yang cocok untuk aplikasi yang berbeda.

Perbandingan Kinerja

Perbedaan utama antara kedua teknologi:

• Reaksi: Drive harmonik menawarkan reaksi mendekati nol sementara sistem planet biasanya memiliki 1-10 busur-min
• Kekakuan: Roda gigi planet memberikan kekakuan torsional yang lebih tinggi
• Efisiensi: Sistem planet umumnya lebih efisien (95-98% vs 80-90%)
• Ukuran: Drive harmonik bisa lebih kompak untuk rasio yang setara

Kesesuaian aplikasi

Memahami Serangan balik di sistem gear planet

Serangan balik di sistem gear planet mengacu pada sedikit gerakan antara gigi gigi meshing saat arah berubah. Sementara beberapa reaksi tidak bisa dihindari, jumlah yang berlebihan dapat menyebabkan kesalahan penentuan posisi dan getaran.

Penyebab reaksi

Beberapa faktor berkontribusi pada serangan balik sistem:

• Toleransi manufaktur
• Clearance gigi gigi
• Jarak jauh
• Variasi perakitan
• Kenakan seiring waktu

Meminimalkan reaksi ulang dalam aplikasi presisi

Teknik untuk mengurangi reaksi termasuk:

Memilih Gearbox planet presisi tinggi untuk robotika

Permintaan aplikasi robot gearbox planet presisi tinggi Itu menggabungkan akurasi, kekakuan, dan dimensi kompak. Sistem ini harus sering menangani beban dinamis sambil mempertahankan pengulangan penentuan posisi.

Kriteria Seleksi Utama untuk Robotika

Pertimbangan penting saat menentukan gearbox untuk aplikasi robot:

• Kekakuan torsional
• Spesifikasi reaksi balik
• Efisiensi pada kecepatan operasi
• Berat dan inersia
• Penyegelan lingkungan

Persyaratan kinerja berdasarkan jenis robot
