Planetary Gearbox vs Worm Gearbox: Mana yang Lebih Baik?

Saat memilih gearbox untuk mesin industri tugas berat, insinyur dan produsen peralatan sering membdaningkan dua solusi transmisi umum: gearbox planet and gearbox cacing .

Keduanya dapat memberikan torsi tinggi dan pengurangan kecepatan, namun prinsip transmisi, efisiensi, kepadatan torsi, dan skenario penerapannya sangat berbeda.

Jadi, mana yang lebih baik: gearbox planetary atau gearbox cacing?

Jawabannya tergantung pada kebutuhan spesifik peralatan Anda. Jika aplikasi Anda memprioritaskan torsi tinggi, efisiensi tinggi, ukuran ringkas, dan pengoperasian berkelanjutan, gearbox planetary torsi tinggi biasanya merupakan pilihan yang lebih baik. Jika peralatan Anda memerlukan rasio reduksi yang tinggi, pengoperasian kecepatan rendah, atau karakteristik self-locking, worm gearbox mungkin lebih cocok.

Artikel ini membandingkan gearbox planetary dan gearbox cacing dari struktur, kinerja, aplikasi, dan kriteria pemilihan untuk membantu Anda memilih gearbox industri yang tepat.

Apa Perbedaan Antara Gearbox Planet dan Gearbox Cacing?

Perbedaan terbesar terletak pada struktur transmisinya.

Roda gigi planet sebagian besar terdiri dari roda gigi matahari, roda gigi beberapa planet, roda gigi cincin, dan pembawa planet. Beberapa roda gigi planet terhubung dengan roda gigi matahari dan roda gigi ring secara bersamaan, memungkinkan beban yang ditransmisikan didistribusikan ke beberapa jerat roda gigi.

Struktur ini memberi gearbox planetary rasio torsi terhadap ukuran yang tinggi dan membuatnya sangat cocok untuk aplikasi tugas berat di mana ruang pemasangan terbatas.

Sebaliknya, worm gearbox menggunakan worm dan worm wheel untuk mengirimkan daya. Cacing menggerakkan roda cacing melalui kontak geser, memberikan rasio reduksi yang tinggi dalam struktur yang relatif kompak.

Gearbox cacing sangat berguna ketika keluaran kecepatan rendah, rasio reduksi tinggi, pengoperasian yang lancar, atau karakteristik penguncian otomatis penting.

Oleh karena itu, kedua jenis gearbox tersebut bukanlah pengganti langsung di setiap aplikasi. Pilihan yang tepat bergantung pada torsi, kecepatan, efisiensi, pemasangan, dan persyaratan keselamatan alat berat.

Planetary Gearbox vs Worm Gearbox: Perbedaan Kinerja Utama

Kapasitas Torsi

Untuk aplikasi tugas berat yang memerlukan torsi keluaran tinggi, gearbox planetary memiliki keunggulan yang signifikan.

Struktur transmisi planetary mendistribusikan beban ke beberapa roda gigi planet, sehingga mengurangi beban yang dibawa oleh satu gigi roda gigi. Hal ini memungkinkan gearbox planetary mencapai kapasitas torsi tinggi dengan tetap mempertahankan housing yang relatif kompak.

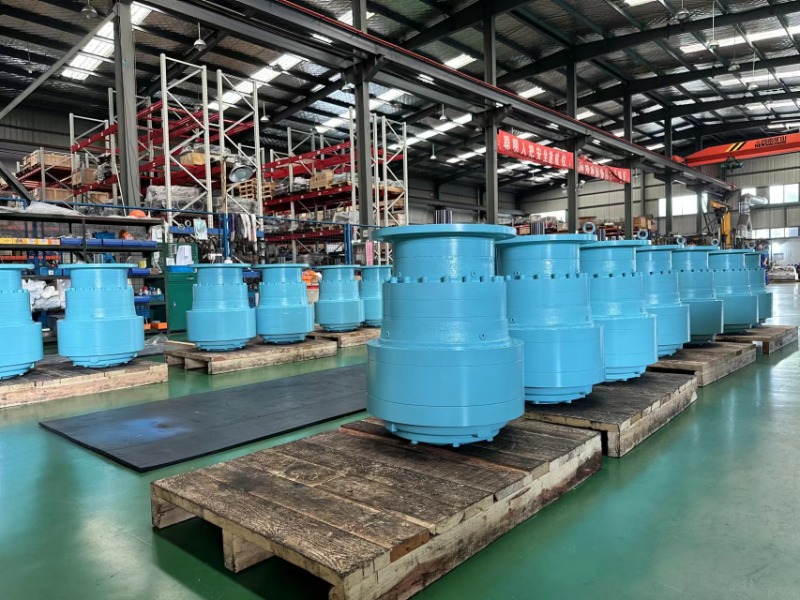

Rangkaian gearbox planetary torsi tinggi SGR dirancang untuk aplikasi yang menuntut seperti peralatan pengeboran, crane, mesin pertambangan, dan peralatan industri berat lainnya.

Gearbox cacing juga dapat menghasilkan torsi tinggi, terutama pada kecepatan rendah, namun kontak gesernya menghasilkan lebih banyak gesekan dan panas. Hal ini dapat menjadi faktor pembatas dalam aplikasi yang memerlukan daya terus-menerus yang tinggi dan jam pengoperasian yang panjang.

Efisiensi Transmisi

Efisiensi adalah perbedaan utama lainnya.

Gearbox planetary umumnya memberikan efisiensi mekanis yang tinggi karena roda gigi mereka terutama beroperasi melalui kontak bergulir dan mendistribusikan beban ke beberapa rangkaian roda gigi.

Gearbox cacing mengandalkan kontak geser antara cacing dan roda cacing. Akibatnya, efisiensinya umumnya lebih rendah, terutama pada rasio reduksi yang tinggi.

Untuk peralatan yang beroperasi terus menerus selama ribuan jam per tahun, perbedaan efisiensi dapat secara langsung mempengaruhi konsumsi energi dan biaya pengoperasian.

Oleh karena itu, untuk peralatan industri 24/7, penggerak berdaya tinggi, konveyor, peralatan pengeboran, dan mesin intensif energi lainnya, planetary gearbox seringkali merupakan pilihan yang lebih efisien.

Rasio Pengurangan

Gearbox cacing memiliki keuntungan penting ketika diperlukan rasio reduksi yang sangat tinggi.

Gearbox cacing dapat mencapai rasio reduksi yang besar dalam pengaturan yang relatif kompak, sehingga cocok untuk aplikasi yang memerlukan kecepatan keluaran yang sangat rendah.

Gearbox planetary juga dapat mencapai rasio reduksi yang tinggi melalui beberapa tahapan, namun menambahkan tahapan akan meningkatkan panjang dan kompleksitas gearbox.

Oleh karena itu, jika Anda membutuhkan rasio yang sangat tinggi dan kecepatan rendah, maka worm gearbox cocok. Jika Anda membutuhkan torsi tinggi dan efisiensi tinggi, planetary gearbox cocok.

Gearbox Mana yang Lebih Baik untuk Aplikasi Tugas Berat?

Untuk aplikasi tugas berat, jawabannya bergantung pada arti “tugas berat” bagi alat berat.

Jika tugas berat berarti torsi tinggi, beban kejut, pengoperasian berkelanjutan, kepadatan daya tinggi, dan efisiensi tinggi, gearbox planetary umumnya merupakan solusi yang lebih kuat.

Aplikasi yang umum meliputi: rig pengeboran listrik, rig pengeboran hidrolik, mesin pertambangan, mesin konstruksi, peralatan derek dan pengangkat, peralatan tenaga angin, sistem penggerak perayap, dan konveyor tugas berat.

Mesin-mesin ini sering mengalami torsi awal yang tinggi, perubahan beban yang sering, beban tumbukan, dan siklus pengoperasian yang panjang. Struktur pembagian beban pada gearbox planetary memberikan kapasitas torsi dan stabilitas operasional yang sangat baik.

Namun, worm gearbox tidak boleh dianggap tidak cocok untuk industri berat.

Gearbox cacing dapat menjadi pilihan yang sangat baik ketika aplikasinya memerlukan rasio reduksi tinggi, output kecepatan rendah, transmisi sudut kanan, atau perilaku mengunci sendiri.

Misalnya, solusi gearbox cacing berat SGR dirancang untuk aplikasi yang mengutamakan penguncian otomatis dan pengoperasian kecepatan rendah yang stabil.

Planetary Gearbox vs Worm Gearbox: Mana yang Harus Anda Pilih?

Perbandingan sederhana dapat membantu para insinyur membuat keputusan awal:

Tabel tersebut harus diperlakukan sebagai perbandingan teknik umum. Performa sebenarnya bergantung pada desain gearbox, rasio, pelumasan, beban, kecepatan, dan kondisi pengoperasian.

Bagaimana Cara Memilih Gearbox yang Tepat?

Sebelum membeli gearbox planetary atau worm gearbox, produsen peralatan harus mengevaluasi beberapa parameter utama.

Torsi Keluaran

Hitung torsi kontinu yang diperlukan serta torsi puncak dan torsi awal. Untuk peralatan dengan beban kejut atau sering hidup dan mati, faktor servis yang sesuai juga harus dipertimbangkan.

Rasio Pengurangan

Tentukan kecepatan input dan output yang diperlukan.

Jika peralatan memerlukan rasio reduksi yang sangat tinggi dan kecepatan keluaran yang sangat rendah, worm gearbox dapat memberikan solusi yang lebih sederhana.

Jika torsi dan efisiensi tinggi lebih penting, gearbox planetary multi-tahap mungkin lebih tepat.

Waktu Pengoperasian

Untuk peralatan tugas kontinu, efisiensi transmisi dan kinerja termal sangatlah penting.

Gearbox planetary dapat bermanfaat bagi peralatan yang beroperasi terus menerus karena efisiensinya yang tinggi membantu mengurangi kehilangan energi dan pembangkitan panas.

Ruang Instalasi

Jika alat berat memiliki keterbatasan ruang yang ketat, kepadatan torsi harus dipertimbangkan.

Gearbox planetary memberikan torsi tinggi dalam struktur kompak, sehingga cocok untuk mesin bergerak, peralatan pengeboran, penggerak crawler, dan aplikasi dengan ruang terbatas lainnya.

Persyaratan Mengunci Sendiri

Jika girboks perlu mencegah putaran terbalik setelah motor berhenti, girboks cacing mungkin lebih disukai tergantung pada rasio dan desain spesifik.

Namun, self-locking tidak boleh secara otomatis dianggap sebagai pengganti rem mekanis dimana peraturan keselamatan mengharuskan penahan beban positif.

Solusi Planetary dan Worm Gearbox SGR

Memilih antara planetary gearbox dan worm gearbox tidak berarti memilih di antara dua produk yang bersaing. Bagi produsen gearbox berpengalaman, kedua teknologi transmisi dapat bermanfaat tergantung pada kebutuhan alat berat.

SGR menyediakan gearbox planetary torsi tinggi dan gearbox cacing industri, memungkinkan pelanggan memilih arsitektur transmisi yang sesuai untuk peralatan mereka.

Gearbox planetary SGR berfokus pada kepadatan torsi tinggi, transmisi daya yang efisien, desain kompak, dan pengoperasian tugas berat, sedangkan solusi worm gearbox dirancang untuk aplikasi yang memerlukan rasio reduksi tinggi, output kecepatan rendah yang stabil, dan karakteristik penguncian otomatis.

SGR juga mengembangkan solusi transmisi planetary dan worm gabungan untuk aplikasi yang memerlukan keunggulan kedua teknologi. Peredam gabungan planetary-and-worm-nya dapat menggabungkan efisiensi transmisi tinggi dari roda gigi planetary dengan karakteristik penguncian otomatis dari roda gigi cacing rasio tinggi.

Untuk produsen mesin OEM, pemilihan girboks juga dapat disesuaikan menurut jenis motor, torsi keluaran, rasio reduksi, konfigurasi pemasangan, desain poros, dan lingkungan pengoperasian.

Jadi, gearbox planetary vs gearbox cacing: mana yang lebih baik?

Tidak ada jawaban tunggal untuk setiap lamaran.

Pilih gearbox planetary torsi tinggi bila peralatan Anda memerlukan: output torsi tinggi, efisiensi tinggi, dimensi ringkas, ketahanan terhadap beban kejut yang kuat, dan pengoperasian tugas berat yang berkelanjutan.

Pilih gearbox cacing jika peralatan Anda memprioritaskan: Rasio reduksi sangat tinggi, output kecepatan rendah, transmisi sudut kanan, pengoperasian lancar, dan karakteristik mengunci sendiri.

Untuk mesin industri yang menuntut, gearbox terbaik belum tentu memiliki torsi tertinggi atau harga awal terendah. Solusi yang tepat adalah solusi yang sesuai dengan kondisi pengoperasian mesin secara keseluruhan.

Sebagai produsen gearbox industri yang berpengalaman, SGR menyediakan solusi transmisi planetary, worm, dan gabungan untuk peralatan pengeboran, mesin pertambangan, crane, tenaga angin, konveyor, mesin konstruksi, dan aplikasi industri lainnya.

Dengan mengevaluasi torsi, kecepatan, rasio, efisiensi, ruang pemasangan, karakteristik beban, dan lingkungan pengoperasian secara bersamaan, produsen peralatan dapat memilih gearbox yang memberikan kinerja andal dan nilai jangka panjang.(Penulis,SGR, Angie Zhang)
