Rekayasa Presisi: Mengontrol Serangan Balik dan Kebisingan pada Sistem roda gigi cacing planet

I. Transmisi Transmisi Gigi Presisi Tinggi

Itu perlengkapan cacing planet Unit mewakili perpaduan dua prinsip transmisi bertenaga, memberikan kepadatan torsi tinggi, rasio pengurangan signifikan, dan tapak kompak. Dalam aplikasi yang menuntut, tantangan teknis utama adalah mengendalikan toleransi komponen internal, khususnya jarak meshing (backlash), untuk memastikan akurasi transmisi yang tinggi dan sekaligus meminimalkan tingkat Kebisingan, Getaran, dan Kekerasan (NVH).

Shanghai SGR Heavy Industry Machinery Co., Ltd., sebuah perusahaan teknologi tinggi yang sangat fokus pada transmisi gigi selama lebih dari 10 tahun, memahami kompleksitas ini. Tim Litbang kami, yang terdiri dari para PhD dan pengembang senior, telah mengembangkan teknologi khusus, termasuk Sistem Desain Optimasi Worm Gear Berbungkus Ganda Planar, yang memastikan produk kami mengikuti tren industri menuju getaran rendah dan gangguan rendah.

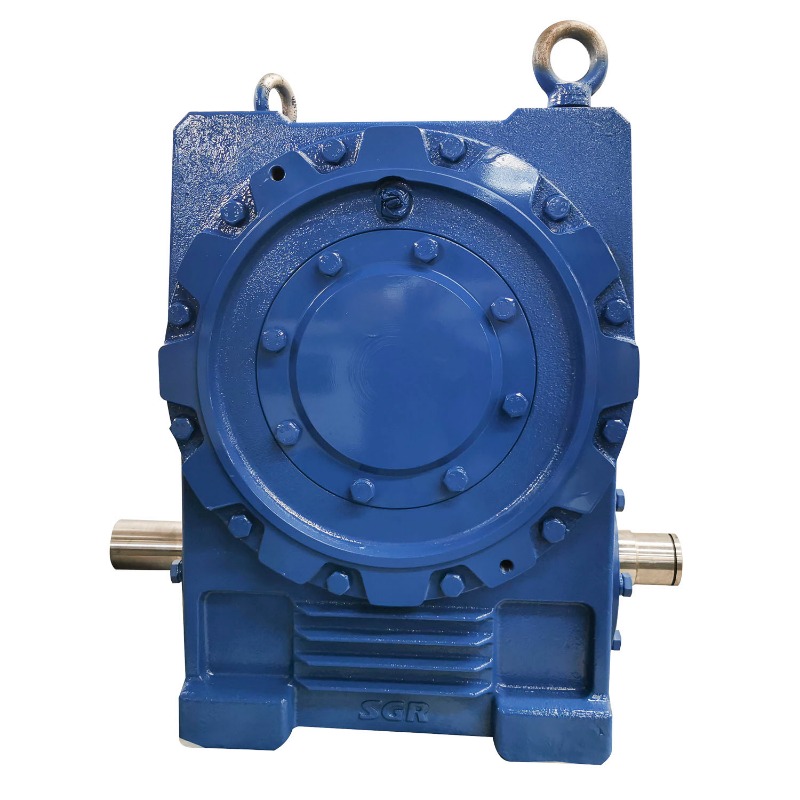

Peredam Gigi Cacing Pembungkus Ganda Efisiensi Tinggi

II. Mekanisme Kontrol Serangan Balik

Backlash, atau jarak bebas melingkar antara gigi yang berpasangan, berdampak langsung pada keakuratan posisi dan gangguan operasional. Meminimalkan jarak bebas ini sangat penting untuk mesin berpresisi tinggi.

Strategi untuk Perakitan Zero-Backlash: kontrol backlash dalam sistem roda gigi cacing planet

Pengendalian serangan balik yang efektif dalam sistem roda gigi cacing planet memerlukan proses kedua tahapan kotak roda gigi—tahap planetary (roda gigi matahari, roda gigi planet, dan roda gigi ring) dan tahap roda gigi cacing. Pada tahap planet, presisi dicapai melalui kontrol yang cermat terhadap jarak antara pusat matahari dan roda gigi planet. Hal ini sering kali mengharuskan penggunaan bantalan berkualitas tinggi dan toleransi geometri yang ketat untuk lubang pembawa planet dan rumah.

Pada tahap worm gear, backlash pada dasarnya terkait dengan jarak antara pusat worm dan roda worm. Strategi untuk minimalisasi meliputi:

• Penyesuaian Jarak Pusat Terkendali: Memanfaatkan selongsong poros masukan eksentrik atau flensa rumahan yang dapat disesuaikan yang memungkinkan penyesuaian posisi cacing selama perakitan.
• Roda Cacing Terbelah : Menggunakan roda cacing terpisah yang telah dimuat sebelumnya yang memaksa kontak terus menerus dengan profil cacing, sehingga menghilangkan jarak bebas.

AKU AKU AKU. termasuk Profil Gigi dan Presisi Meshing

Itu keakuratan profil gigi dan permukaan akhir secara langsung menentukan kelancaran pengikatan dan keluaran kebisingan yang dihasilkan. Di sinilah pentingnya manufaktur maju.

Teknik dan Toleransi Pembuatan

Peningkatan akurasi yang paling signifikan berasal dari penyelesaian pasca pemesinan. Teknik penggilingan yang presisi untuk profil gigi cacing adalah hal yang terpenting, terutama untuk roda gigi cacing berselubung ganda, yang geometrinya rumit. Penggilingan menawarkan penyelesaian permukaan yang unggul dan kontrol yang lebih ketat terhadap profil involute dibandingkan dengan hobbing atau milling tradisional.

Itu dampak toleransi roda gigi pada tingkat getaran kotak roda gigi ditentukan oleh standar industri (misalnya, Organisasi Internasional untuk Standardisasi 1328-1). Beralih dari ISO Grade 8 (komersial) ke ISO Grade 5 (presisi tinggi) dapat mengurangi kesalahan penyambungan dinamis sebanyak sepuluh kali lipat, sehingga menghasilkan tingkat getaran dan kebisingan yang jauh lebih rendah.

Metode Pembuatan Roda Gigi vs. Toleransi dan Penyelesaian Permukaan

IV. Metrologi Tingkat Lanjut dan Penjaminan Mutu

Anda tidak dapat mengontrol apa yang tidak dapat Anda ukur secara akurat. Gearbox presisi tinggi memerlukan metrologi canggih untuk memverifikasi komponen geometri kompleks.

Verifikasi Geometri Kompleks

Verifikasi geometri toroidal pada tahap worm gear adalah proses khusus. Alat ukur akurasi worm gear toroidal harus mampu mengukur beberapa parameter geometri secara bersamaan, termasuk lead, profile, dan pitch error. Shanghai SGR dilengkapi dengan Alat Ukur Cacing dan Kompor Toroidal yang merupakan inovasi dalam negeri, yang pertama di Tiongkok, serta Mesin Pengukur 3D dengan akurasi tinggi. Instrumen ini memverifikasi bahwa setiap komponen worm gear planet mematuhi toleransi paling ketat yang diperlukan untuk reaksi balik dan kebisingan yang rendah.

V. Strategi Pengurangan Kebisingan pada planetary worm gear

Selain akurasi gigi, gangguan yang dihasilkan dipengaruhi oleh dinamika sistem dan desain perumahan. Panduan B2B yang sukses untuk mengurangi gangguan pada gearbox planetary harus mempertimbangkan keseluruhan sistem, bukan hanya roda gigi.

Mitigasi Kebisingan Sistemik

• Pelumas: Memanfaatkan oli sintetis dengan viskositas optimal untuk kecepatan dan suhu operasional memastikan terbentuknya lapisan cairan senyap yang meredam gangguan benturan yang menyatu.
• Desain Perumahan: Kekakuan housing itu harus cukup tinggi untuk mencegah amplifikasi kebisingan melalui getaran. Fokus kami pada desain kompak dan modular secara inheren meningkatkan kekakuan dan mengurangi defleksi dinamis, meminimalkan kontribusi housing terhadap tingkat kebisingan secara keseluruhan.
• Modifikasi Gigi: Modifikasi halus pada profil gigi (pelepasan mahkota atau ujung) dapat mengkompensasi defleksi kecil di bawah beban, yang secara langsung mengurangi efek NVH terkait dengan dampak toleransi roda gigi pada tingkat getaran kotak roda gigi dalam kondisi nyata.

VI. Kesimpulan

Mengontrol reaksi balik dan meminimalkan gangguan pada planetary worm gear berperforma tinggi memerlukan pendekatan khusus dan terintegrasi, yang menghubungkan desain canggih (seperti sistem percepatan ganda planar) dengan presisi produksi yang ketat. Melalui penggunaan teknik penggilingan presisi untuk profil gigi cacing dan validasi melalui alat ukur untuk akurasi roda gigi cacing toroidal, Shanghai SGR Heavy Industry Machinery Co., Ltd. memastikan bahwa kotak roda gigi kami memenuhi persyaratan NVH yang paling ketat, menawarkan solusi teknologi tinggi kepada mitra B2B global kami.

VII. Pertanyaan yang Sering Diajukan (FAQ)

1. Apa definisi backlash pada planetary worm gear dan mengapa pengendaliannya sangat penting?

Backlash adalah jarak bebas antara sisi non-penggerak dari gigi-gigi kawin. Pengendaliannya sangat penting karena serangan balik yang berlebihan akan mengurangi akurasi dan kekakuan, sehingga mengakibatkan ketidakstabilan, akibat gangguan benturan, dan posisi dini, yang merupakan hal penting dalam pengendalian serangan balik dalam sistem roda gigi cacing planetary.

2. Bagaimana pengaruh toleransi gigi terhadap tingkat getaran gearbox?

Toleransi gigi yang buruk menyebabkan kesalahan geometrik (deviasi profil, kesalahan nada). Kesalahan ini menyebabkan gaya penyatuan yang tidak seragam, sehingga menciptakan eksitasi dinamis. Eksitasi ini ditransfer melalui bantalan dan housing, yang bermanifestasi sebagai getaran dan gangguan yang dapat didengar, karena itu diperlukan nilai toleransi ISO tingkat tinggi.

3. Apa yang membedakan teknik gerinda presisi profil gigi worm gear dengan hobbing?

Penggerindaan presisi terjadi setelah material roda gigi diberi perlakuan panas dan keraskan. Ini menawarkan permukaan akhir yang jauh lebih halus dan memungkinkan koreksi distorsi kecil yang disebabkan oleh perlakuan panas, sehingga menghasilkan akurasi geometri yang unggul (Grade 3-5 versus Grade 8-10 untuk hobbing).

4. Alat khusus apa yang diperlukan untuk verifikasi yang disebutkan dalam alat ukur keakuratan roda gigi cacing toroidal?

Verifikasi memerlukan mesin khusus, seperti Alat Ukur Roda Gigi Kontrol Numerik Komputer (CNC), sering kali disesuaikan atau dirancang sendiri (seperti Alat Ukur Toroidal Worm dan Hob SGR). Mesin pengukur standar 3D mungkin mengalami kesulitan dengan geometri tiga dimensi yang rumit dan tidak berbelit-belit dari profil cacing berlapis ganda.

5. Elemen desain non-roda gigi apa yang berkontribusi terhadap pengurangan yang dibahas dalam panduan B2B untuk pengurangan gangguan di planetary gearbox?

Elemen non-roda gigi mencakup optimalisasi desain housing (meningkatkan ketebalan dinding dan ribbing untuk meredam resonansi), pemilihan bearing berkualitas tinggi dengan gangguan rendah, dan penggunaan pelumas dengan viskositas yang sesuai sehingga menghasilkan lapisan cairan penyerap gangguan yang tebal di antara gigi-gigi yang menyatu.
