Penguasaan Desain Modular: Integrasi Motor Servo dengan Worm Gearhead dan Otomatisasi Kompak

** perlengkapan cacing planet ** mewakili perpaduan reduksi rasio tinggi (dari tahap cacing) dan kepadatan torsi tinggi (dari tahap planet). Untuk otomasi dan robotika, tantangan teknis utama bukan hanya pada desain roda gigi itu sendiri, namun juga pada integrasi yang mulus, kompak, dan terstandarisasi dengan berbagai motor penggerak. Mencapai sangat efisien Integrasi motor servo dengan worm gearhead menuntut **desain roda gigi cacing planet modular** yang kuat dengan memanfaatkan antarmuka standar dan volume perakitan minimal.

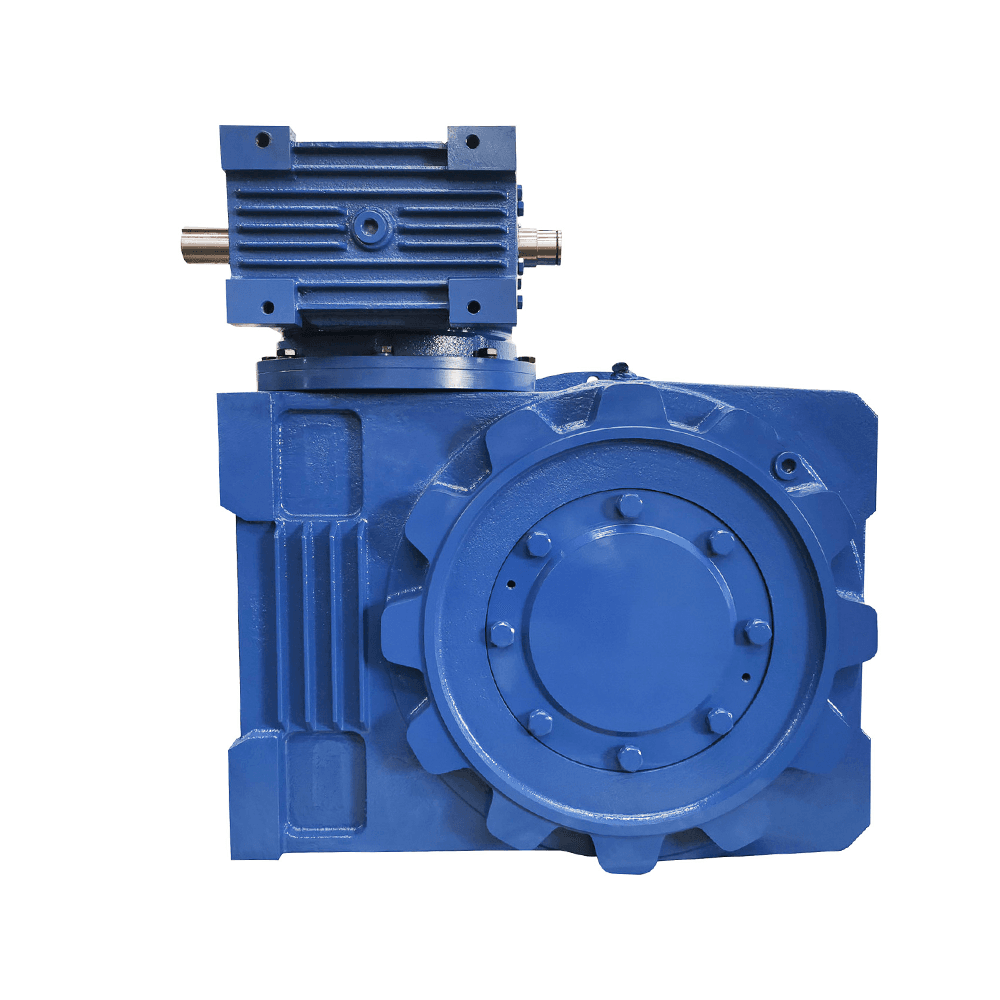

Peredam Gigi Cacing Toroidal Tahap Ganda

Perlunya Modularitas: Prinsip Desain roda gigi cacing planet modular

Arsitektur modular memungkinkan pemasok B2B dengan cepat mengonfigurasi gearbox agar sesuai dengan beragam spesifikasi motor tanpa merekayasa housing baru untuk setiap pesanan.

Antarmuka Standar untuk Keserbagunaan

• **Komponen Antarmuka Utama:** Modularitas dicapai dengan mengelompokkan rumah girboks ke dalam blok-blok fungsional, yang paling penting adalah flensa adaptor motor (input) dan konfigurasi flensa/poros keluaran.
• **Fleksibilitas:** Hal ini memungkinkan mekanisme inti **planetary worm gear** tetap tidak berubah saat blok input ditukar untuk menerima ukuran rangka motor yang berbeda (misalnya, NEMA 23, 34, atau berbagai ukuran IEC) dari pabrikan mana pun.

Manfaat Arsitektur Modular dalam Manajemen Inventaris

Dari perspektif manufaktur dan pengadaan, modularitas secara signifikan mengurangi kompleksitas. Pemasok dapat mempertahankan stok unit roda gigi inti dan inventaris flensa adaptor pra-mesin yang lebih kecil, sehingga mempercepat waktu tunggu dibandingkan dengan solusi non-modular yang dibuat secara khusus.

Tabel Integrasi Modular vs. Khusus

Integrasi Sisi Masukan: Flensa adaptor motor standar untuk girboks

Adaptor motor adalah kunci integrasi. Desainnya menentukan kompatibilitas mekanis dan presisi drive train.

Mendefinisikan Standar Flange dan Kopling Adaptor (misalnya, IEC/NEMA)

• **Standarisasi Flange:** Flensa adaptor motor standar untuk girboks harus benar-benar mematuhi standar pengukuran internasional (misalnya, IEC B5 atau NEMA C-Face). Hal ini menjamin pertukaran mekanis antar motor dari pemasok global yang berbeda.
• **Desain Kopling:** Kopling internal harus mengakomodasi alur pasak atau spline poros motor, sering kali menggunakan mekanisme pengunci gesekan atau hub penjepit. Kopling harus menyalurkan torsi masukan penuh secara andal sambil meredam getaran kecil dan memastikan keselarasan aksial.

Strategi untuk Mencapai Konsentrisitas Motor-Gearbox yang Optimal

Konsentrisitas, atau keselarasan poros motor dan poros masukan girboks, sangatlah penting. Ketidaksejajaran mempercepat keausan bantalan dan menimbulkan kebisingan. Pemesinan presisi pada flensa adaptor dan penggunaan pilot pemusatan (pencarian keran) merupakan strategi yang tidak dapat dinegosiasikan untuk meminimalkan runout radial dan mencapai keselarasan tinggi yang diperlukan untuk kelancaran pengoperasian dalam aplikasi kecepatan tinggi.

Mencapai Kepadatan: The Gearbox cacing planet yang ringkas untuk robotika

Dalam otomatisasi, khususnya robotika dan penanganan material, ukuran dan berat merupakan kendala kinerja yang penting. Hibrida **planetary worm gear** secara inheren menawarkan keunggulan di sini.

Keuntungan Menghemat Ruang dari Struktur Hibrid Cacing-Planet

• **Keunggulan Worm Gear:** Tahap pertama (cacing) memberikan rasio reduksi yang tinggi dalam susunan yang kompak dan tegak lurus, yang secara signifikan memperpendek panjang aksial seluruh unit dibandingkan dengan sistem planet inline multi-tahap.
• **Keunggulan Planetary:** Tahap kedua (planetary) memastikan kepadatan torsi tinggi yang diperlukan untuk output, menjadikan **planetary worm gear** ideal Gearbox cacing planet yang ringkas untuk robotika di mana ruang sangat mahal.

Rekayasa Perumahan untuk Volume Minimal dan Getaran Rendah

Efektif Gearbox cacing planet yang ringkas untuk robotika desain memerlukan Analisis Elemen Hingga (FEA) untuk meminimalkan material rumah dengan tetap menjaga kekakuan tinggi. Bentuk housing dirancang untuk memaksimalkan pembuangan panas dan memberikan dukungan kokoh pada bantalan internal, meminimalkan defleksi pada beban puncak, dan memastikan karakteristik getaran rendah yang penting untuk otomatisasi presisi.

Sinergi Kinerja: Pengoptimalan penggerak cacing planet untuk otomatisasi

Integrasi harus meningkatkan, bukan mengurangi, kinerja sistem secara keseluruhan.

Kontrol Serangan Balik dan Kekakuan Torsional dalam Sistem Terintegrasi

• **Backlash:** Untuk otomatisasi presisi, backlash yang rendah sangatlah penting. Kualitas kopling input dan adaptor secara langsung mempengaruhi reaksi sistem yang diukur. Unit **Planetary worm gear** yang didesain untuk otomatisasi memiliki toleransi pemesinan yang ketat untuk menghasilkan backlash kurang dari 5 menit busur.
• **Kekakuan:** Kekakuan torsi yang tinggi di seluruh sistem terintegrasi—poros motor, kopling, dan masukan kotak roda gigi—diperlukan untuk memastikan transmisi torsi yang akurat dan seketika, yang merupakan tujuan utama dari Pengoptimalan penggerak cacing planet untuk otomatisasi .

Manajemen Termal di Integrasi motor servo dengan worm gearhead

Tahap cacing secara inheren menghasilkan lebih banyak panas karena gesekan geser. Efektif Integrasi motor servo dengan worm gearhead harus memperhitungkan hal ini dengan menggunakan senyawa transfer termal pada antarmuka flensa adaptor dan mengoptimalkan luas permukaan housing untuk mengatur kenaikan suhu, sehingga menjaga masa pakai pelumas roda gigi dan segel motor.

Shanghai SGR Heavy Industry Machinery Co., Ltd.: Inovasi Transmisi Roda Gigi Penggerak

Shanghai SGR Heavy Industry Machinery Co., Ltd. adalah perusahaan teknologi tinggi yang didedikasikan untuk solusi transmisi gigi, memprioritaskan desain kompak, modular, dan terstandarisasi dengan getaran rendah dan kebisingan rendah. Tim Litbang kami, yang terdiri dari para PhD dan insinyur senior, memiliki keahlian dalam mengembangkan produk-produk canggih, termasuk Planetary Gearbox dan Sistem Desain Optimasi Worm Gear Planar Double-Enveloping. Fokus kami pada presisi didukung oleh permesinan canggih, termasuk Alat Ukur Cacing dan Kompor Toroidal inovasi dalam negeri serta Sistem Uji Daya dan Efisiensi. Kami berspesialisasi dalam **Desain roda gigi cacing planet modular**, memastikan fasilitas roda gigi kami efisien Integrasi motor servo dengan worm gearhead dan memenuhi keterbatasan ruang peralatan industri modern, mendorong Pengoptimalan penggerak cacing planet untuk otomatisasi secara global.

Pertanyaan yang Sering Diajukan (FAQ)

1. Apa keuntungan utama dari Desain roda gigi cacing planet modular untuk tim pengadaan?

Keuntungan utamanya adalah penyederhanaan inventaris dan waktu tunggu yang lebih cepat. Desain modular memungkinkan satu unit inti **planetary worm gear** dikonfigurasi dengan cepat dengan unit berbeda Flensa adaptor motor standar untuk girboks , mengurangi kebutuhan untuk menyimpan berbagai model girboks unik.

2. Mengapa demikian Flensa adaptor motor standar untuk girboks penting bagi produsen otomasi?

Flensa standar (seperti IEC atau NEMA) memastikan pertukaran mekanis, memungkinkan produsen untuk beralih antara merek dan spesifikasi motor tanpa mendesain ulang struktur pemasangan kotak roda gigi, sehingga memfasilitasi pengadaan yang fleksibel.

3. Bagaimana struktur **planetary worm gear** berkontribusi pada a Gearbox cacing planet yang ringkas untuk robotika ?

Tahap cacing memberikan pengurangan kecepatan yang besar dalam orientasi tegak lurus (sudut kanan), secara signifikan mengurangi panjang aksial keseluruhan unit dibandingkan dengan sistem planet inline multi-tahap, sehingga menghasilkan desain yang lebih kompak.

4. Parameter kritis apa yang dikontrol oleh flensa adaptor masuk Integrasi motor servo dengan worm gearhead ?

Flensa adaptor mengontrol konsentrisitas (keselarasan) antara poros motor dan poros input gearbox. Konsentrisitas yang tepat sangat penting untuk meminimalkan getaran, keausan bantalan, dan menjaga reaksi sistem tetap rendah.

5. Apa tujuannya Pengoptimalan penggerak cacing planet untuk otomatisasi melampaui rasio gigi?

Pengoptimalan ini bertujuan untuk mencapai kekakuan torsi yang tinggi dan reaksi balik yang sangat rendah (misalnya, < 5 menit busur) di seluruh sistem terintegrasi, memastikan respons torsi yang akurat dan cepat yang penting untuk aplikasi kontrol gerakan yang presisi.
