Apa perbedaan antara gearbox planet tunggal dan multi-tahap?

Di dunia transmisi daya industri, gearbox planet telah menjadi tulang punggung mesin berkinerja tinggi. Saat tuntutan peralatan berevolusi-membutuhkan torsi yang lebih tinggi, efisiensi yang lebih besar, dan desain yang lebih ringkas-OEM dan integrator sistem menghadapi keputusan kritis: haruskah mereka memilih satu tahap atau Gearbox planet multi-tahap ? Memahami perbedaan antara kedua konfigurasi ini sangat penting untuk mengoptimalkan kinerja mesin, keandalan, dan total biaya kepemilikan.

Di SGR, produsen gearbox planetary terkemuka yang berbasis di Shanghai, kami berspesialisasi dalam gearbox planet multi-tahap dan multi-tahap, serta gearbox cacing ganda. Dengan lebih dari 15 tahun keahlian teknik, fasilitas manufaktur 15.000㎡, dan tim Ph.D. Para peneliti dan insinyur senior, kami merancang solusi transmisi yang memenuhi tuntutan ketat pengeboran, penambangan, pembangkit listrik, mesin tekstil, dan banyak lagi.

Mari kita jelajahi perbedaan utama antara gearbox planet tunggal dan multi-tahap-dan mengapa gearbox planetary multi-tahap SGR menonjol di pasar.

(1) Gearbox planet tahap tunggal: kesederhanaan, efisiensi, dan kekompakan

Gearbox planet satu tahap terdiri dari satu gigi matahari, beberapa gear planet, ring gear, dan pembawa. Daya ditransmisikan melalui tahap reduksi tunggal, menjadikannya konfigurasi yang paling mudah dan efisien dalam keluarga planet.

Fitur Utama dari Planetary Gearbox Singe-Stage:

Rentang Rasio Kecepatan: Biasanya 3: 1 hingga 10: 1

Efisiensi Transmisi: ≥97% per tahap - Di antara yang tertinggi dalam drive mekanik

Desain kompak: panjang aksial minimal dan ringan, ideal untuk aplikasi yang dibatasi ruang

Backlash Rendah: Roda gigi presisi-tanah mencapai reaksi Arcmin ≤3, cocok untuk servo dan sistem kontrol gerak

Kepadatan Daya Tinggi: Aliran Daya Efisien dengan Pembangkit Panas Minimal

Aplikasi gearbox planet tahap tunggal:

• Rig pengeboran arah horizontal (HDD) yang digerakkan listrik
• Generator kecil hingga menengah
• Sistem Conveyor dengan persyaratan torsi sedang
• Jalur rakitan robotika dan otomatis

Gearbox planet tahap tunggal unggul dalam skenario di mana efisiensi, kecepatan respons, dan kekompakan diprioritaskan. Ini adalah pilihan yang disukai untuk sumber input berkecepatan tinggi (mis., 1500-3000 motor rpm) yang membutuhkan pengurangan kecepatan sedang dan pengoperasian yang lancar.

Namun, ketika aplikasi menuntut rasio reduksi yang lebih tinggi atau torsi output yang lebih besar, satu tahap mencapai batas fisiknya. Di sinilah gearbox planet multi-tahap menjadi solusi superior.

(2) Gearbox planet multi-tahap: daya, torsi, dan keserbagunaan

Gearbox planet multi-tahap (biasanya dua atau tiga tahap) menghubungkan beberapa set planet secara seri dalam satu perumahan. Output dari tahap pertama menjadi input dari yang berikutnya, mengalikan rasio reduksi dan output torsi.

Fitur Utama:

• Rentang Rasio Kecepatan: 20: 1 hingga 100: 1 (mis., 5: 1 × 4: 1 = 20: 1)
• Torsi Output: Secara signifikan lebih tinggi dari satu tahap-Up hingga 5 × lebih besar untuk ukuran bingkai yang sama
• Efisiensi: Sedikit lebih rendah karena roda gigi tambahan, tetapi masih tinggi pada 94% –96% untuk dua tahap
• Kekakuan struktural: Distribusi beban yang ditingkatkan di beberapa tahap meningkatkan daya tahan di bawah beban kejut
• Fleksibilitas Kustomisasi: Dapat menggabungkan rasio dan bahan gigi yang berbeda untuk memenuhi profil beban tertentu

Aplikasi gearbox planet multi-tahap:

• Rig pengeboran non-penawaran tugas berat yang membutuhkan torsi 100.000 nm
• Konveyor penambangan dan penghancur yang beroperasi di bawah beban berkelanjutan
• Pitch turbin angin dan drive yaw
• Mixer industri besar dan ekstruder

Sementara gearbox multi-tahap sedikit lebih panjang dan lebih berat, kemampuan mereka untuk memberikan torsi tinggi dengan cara yang terkontrol dan efisien membuat mereka sangat diperlukan di lingkungan industri yang menuntut. Mereka menghilangkan kebutuhan untuk pereduksi kecepatan eksternal atau kombinasi roda gigi cacing yang tidak efisien, merampingkan desain sistem dan meningkatkan keandalan.

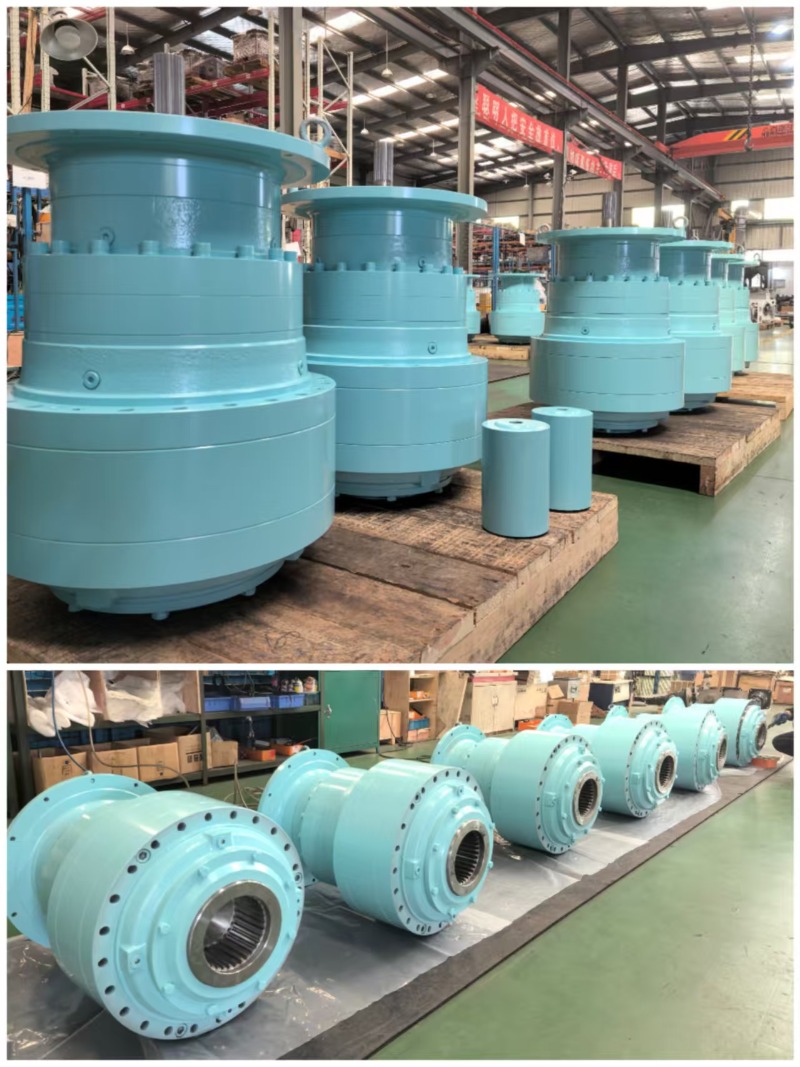

(3) SGR Multi-Stage Planetary Gearbox: Rekayasa untuk Kinerja Ekstrim

Di SGR, kami tidak hanya memproduksi gearbox planet multi-tahap-kami merekayasa mereka untuk tantangan industri dunia nyata. Gearbox planet multi-tahap kami dirancang untuk mengungguli penawaran standar dalam kapasitas torsi, efisiensi, dan masa pakai.

Keuntungan inti dari gearbox planet multi-tahap SGR:

• Optimalisasi Gear Proprietary: Sistem optimisasi pasangan cacing toroidal in-house kami dan analisis elemen hingga lanjutan memastikan kontak gigi yang optimal, distribusi beban, dan pengurangan kebisingan-bahkan di bawah beban penuh.
• Pembuatan Presisi Tinggi: Roda gigi dipotong presisi dari baja paduan 20crmnti, dikarburi, dipadamkan. Ini memastikan daya tahan jangka panjang dan keausan minimal.
• Pengujian & Validasi Terpadu: Setiap gearbox SGR menjalani pengujian kinerja daya penuh pada bangku uji in-house kami, mensimulasikan kondisi operasi nyata untuk suhu, getaran, dan efisiensi.
• Solusi Kustom: Kami menawarkan rasio kecepatan yang disesuaikan, konfigurasi pemasangan, sistem pelumasan, dan antarmuka pemantauan.

Aplikasi utama gearbox planet multi-tahap SGR:

• Pengeboran Non-Excavation: SGR Multi-Stage Planetary Gearboxes Power Electric dan rig HDD yang digerakkan diesel, memberikan torsi tinggi dan kontrol berkecepatan rendah yang diperlukan untuk penetrasi batuan dan reaming pipa.
• Penambangan & Penggalian: Digunakan dalam konveyor dan penghancur tugas berat, gearbox kami menahan operasi kontinu dan guncangan beban yang sering.
• Pembangkit Listrik: Diintegrasikan ke dalam generator skala kecil dan drive tambahan, memastikan kinerja yang stabil, pemeliharaan rendah.

SGR adalah perusahaan berteknologi tinggi Shanghai dan terdaftar dalam program "khusus, canggih, unik, dan inovatif" (Zhuan Jing Te Xin). Gearbox planet N-Series kami memenangkan Hadiah Pertama "Sains dan Teknologi First Achievement" China Gear Association (2009) dan diakui sebagai Proyek Transformasi Teknologi Tinggi Shanghai. Kami memiliki banyak penemuan dan paten model utilitas, yang mencerminkan komitmen kami terhadap inovasi.

Kesimpulan: Memilih gearbox planet yang tepat untuk aplikasi Anda

Pilihan antara gearbox planet multi-tahap dan multi-tahap tergantung pada kecepatan, torsi, efisiensi, dan persyaratan ruang mesin Anda.

• Pilih kebutuhan tinggi, kekompakan, dan kebutuhan reduksi tinggi.
• Pilih torsi tinggi multi-bintang, pengurangan kecepatan besar, dan operasi tugas berat.

Sebagai perusahaan gearbox planet China terkemuka, SGR menawarkan kedua konfigurasi dengan kualitas tanpa kompromi. Gearbox planetary multi-tahap kami, khususnya, mewakili puncak rekayasa transmisi daya-kinerja yang kuat yang menghambat, masa pakai layanan yang diperpanjang, dan pengembalian investasi yang unggul.

Untuk OEM dan produsen industri yang mencari mitra gearbox yang andal, inovatif, dan secara teknis, SGR adalah pilihan cerdas. Hubungi kami hari ini untuk membahas aplikasi Anda dan temukan bagaimana gearbox planet kami dapat meningkatkan kinerja peralatan Anda. (Penulis, SGR, Angie Zhang)
