Apa peredam roda gigi worm ganda yang dibungkus?

Dalam keluarga perangkat transmisi mekanis, peredam gigi planet seperti mutiara yang mempesona, bersinar terang dan menarik perhatian industri mesin. Ketika datang ke peredam, hal pertama yang terlintas dalam pikiran adalah peredam gigi planet. Namun, peredam gigi cacing double enveloping juga merupakan produk "kuda hitam" yang sangat diperlukan di bidang transmisi mekanis.

Jadi, apa peredam gigi cacing yang dibungkus dengan amplop? Dan bagaimana itu berkembang? Dalam artikel ini, SGR ingin berbagi dengan Anda beberapa pengetahuan tentang peredam gigi cacing double inveloping.

(1) Sejarah reduser gigi cacing yang dibungkus.

Ketika datang ke peredam gigi cacing yang membungkus ganda, kami harus menyebutkan transmisi gigi cacing pesawat.

Pada awal 1922, transmisi gigi cacing pesawat diproduksi di Amerika Serikat. Pada saat itu, itu terutama digunakan untuk pengindeksan presisi, seperti teleskop astronomi, instrumen pengukur gigi, mesin ukiran garis melingkar, dll., Dan hanya rasio transmisi besar yang berlaku pada waktu itu.

Pada tahun 1951, Sato dari Jepang menemukan transmisi roda gigi cacing bidang heliks, yang diperluas dari rasio transmisi besar ke rasio transmisi kecil dan menengah.

Di Cina, penelitian tentang roda gigi cacing planar dimulai pada awal 1960 -an, ketika Lembaga Penelitian Ilmu Mekanik dari Kementerian Pertama Industri Pembangunan Mesin memulai penelitian. Sejak itu, Institut telah mengatasi banyak kesulitan teknis, terus mengurangi jarak tengah pasangan turbin planar dan diameter gigi cacing, membuat gigi cacing semakin tepat.

Pada tahun 1971, pabrik mesin Shougang Group di Cina menciptakan set pertama bidang yang menyelimuti roda gigi cacing berdasarkan pembuatan gigi cacing bidang heliks, dan secara resmi menggunakannya dalam produksi industri. Oleh karena itu, peredam roda gigi cacing yang dibungkus double tidak diragukan lagi merupakan perangkat transmisi yang ditemukan oleh orang Cina.

(2) Keuntungan dari reduser gigi cacing double enveloping

Peredam roda gigi cacing toroidal yang dibungkus double terutama terdiri dari bidang toroidal inveloping bidang ganda, roda cacing dan rumah. Pesawat Double Enveloping Worm Toroidal menggunakan bidang sebagai permukaan induk, dan melalui gerakan melingkar relatif, termasuk permukaan gigi cacing toroidal, dan kemudian menggunakan permukaan gigi cacing sebagai permukaan induk, dan menyelimuti permukaan gigi roda cacing melalui gerakan relatif.

Dibandingkan dengan cacing silinder, peredam reduser cacing toroidal double inveloping memiliki dua keunggulan yang jelas. Salah satunya adalah kapasitas bantalan beban yang besar, karena generatriks kontur luar dari cacing toroidal amplop ganda menentukan bahwa lebih banyak gigi dapat memasuki meshing, meningkatkan area kontak dan mengurangi tekanan permukaan gigi.

Satu keunggulan lain dari reduser cacing toroidal yang dibungkus adalah efisiensinya yang tinggi. Dalam reduser cacing toroidal seluas ganda, permukaan gigi cacing tepat ditumbuk setelah pengerasan, baik kekerasan permukaan gigi dan tingkat kekasaran permukaan gigi telah ditingkatkan, yang dapat mencapai akurasi bentuk gigi yang sangat tinggi. Dan karena area kontak permukaan gigi besar dan panjang total saluran kontak meningkat, efisiensinya dapat sangat ditingkatkan.

(3) Fakta tentang peredam gigi cacing sgr ganda SGR

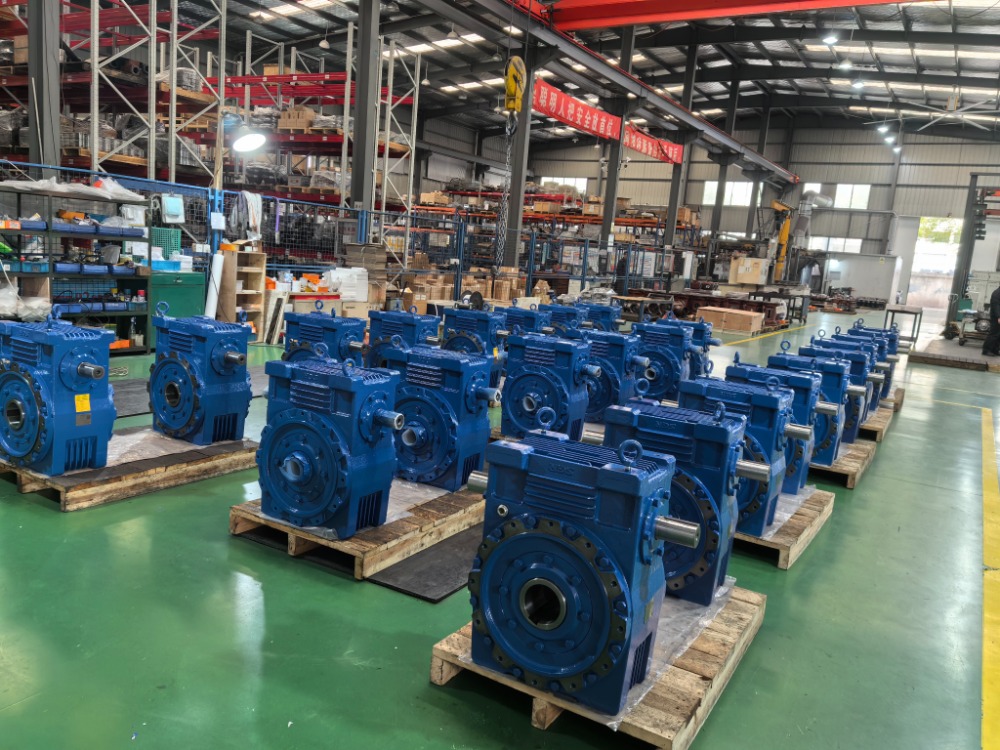

Sebagai pelopor di bidang transmisi mekanis, produsen peredam gigi planet SGR juga merancang dan memproduksi reduser roda gigi Corm Seri C Double Enveloping.

Pereduksi roda gigi cacing toroidal toroidal ganda ini diproses dengan menggiling setelah karburisasi dan pendinginan dengan 20crmnti, dan roda cacing terbuat dari perunggu paduan berkinerja tinggi, yang dapat mempertahankan ketahanan aus jangka panjang, efisiensi transmisi tinggi dan umur panjang. Dibandingkan dengan cacing silinder dan pasangan roda cacing dengan spesifikasi yang sama, kapasitas penahan beban dan efisiensi transmisi secara signifikan meningkat. Di bawah kondisi rasio kecepatan besar, ia memiliki kinerja penguncian mandiri, yang secara efektif dapat meningkatkan kinerja keamanan mesin.

Tren pengembangan produk reduser worm ganda adalah miniaturisasi, kecepatan tinggi, kebisingan rendah dan keandalan tinggi. Reduser cacing amplop ganda SGR, yang memiliki efisiensi tinggi, ketahanan aus yang tinggi, umur layanan yang panjang dan keandalan yang tinggi, dan terus berinovasi dalam desain, proses, produksi dan perakitan, pasti akan disukai oleh pasar. （Penulis: SGR, Angie Zhang）
