Parameter kunci untuk memilih peredam gigi cacing silindris

Memilih yang benar Peredam gigi cacing silindris sangat penting untuk efisiensi dan umur panjang sistem mekanis apa pun. Ini bukan hanya tentang menemukan komponen yang cocok; Ini tentang mencocokkan kemampuan peredam dengan tuntutan spesifik aplikasi Anda. Panduan ini akan memandu Anda melalui parameter penting untuk dipertimbangkan, dari kekuatan dan kecepatan hingga materi dan pelumasan, memastikan Anda membuat keputusan yang tepat.

Memahami Persyaratan Beban dan Daya

Langkah pertama dalam memilih a Peredam gigi cacing silindris adalah untuk menilai secara akurat persyaratan daya dan torsi aplikasi Anda. Komponen yang tidak cocok dapat menyebabkan kegagalan prematur, inefisiensi, atau bahkan kerusakan sistem. Pemahaman terperinci tentang parameter ini memastikan peredam dapat menangani beban kerja tanpa berlebihan.

Input Daya dan Torsi Output

Daya input adalah energi yang dipasok ke peredam, biasanya dari motor. Torsi output adalah gaya rotasi yang diberikan peredam ke mesin yang digerakkan. Kedua parameter ini terkait terbalik melalui rasio roda gigi. Memahami hubungan ini sangat penting untuk ukuran yang tepat.

• Daya Input: Ini adalah daya yang disediakan oleh motor. Ini biasanya diukur dalam kilowatt (kW) atau tenaga kuda (HP).
• Torsi Output: Ini adalah gaya memutar yang ditransmisikan oleh reduser ke beban. Ini diukur dalam Newton-Meters (NM) atau pound-inch (LB-in).
• Perbandingan: Daya input yang lebih tinggi dan rasio reduksi yang lebih besar umumnya akan menghasilkan torsi output yang lebih tinggi.

Kecepatan input dan output

Kecepatan di mana peredam beroperasi sama pentingnya dengan daya. Kecepatan input ditentukan oleh rpm motor, sedangkan kecepatan output adalah akibat langsung dari rasio gigi. Hubungan ini sangat mendasar untuk mencapai kecepatan operasi yang diinginkan untuk aplikasi Anda.

• Kecepatan input: Kecepatan poros motor terhubung ke cacing.
• Kecepatan keluaran: Kecepatan poros roda gigi, yang merupakan kecepatan input dibagi dengan rasio roda gigi.
• Hubungan: Rasio gigi yang lebih tinggi akan menghasilkan kecepatan output yang lebih rendah. Misalnya, kecepatan input 1450 rpm dan rasio gigi 30: 1 akan menghasilkan kecepatan output sekitar 48,3 rpm. Ini adalah kunci untuk Perhitungan Pengurangan Kecepatan .

Menjelajahi rasio dan efisiensi gigi

Rasio roda gigi dan efisiensi keseluruhan adalah jantung dari siapa pun Peredam gigi cacing silindris . Rasio yang lebih tinggi memberikan multiplikasi torsi yang lebih besar tetapi sering kali dilengkapi dengan efisiensi trade-off. Memahami keseimbangan ini sangat penting untuk aplikasi yang membutuhkan konservasi kekuatan tinggi dan energi.

Rasio roda gigi dan implikasinya

Rasio roda gigi adalah rasio jumlah gigi pada roda cacing dengan jumlah awal pada cacing. Ini secara langsung mempengaruhi pengurangan kecepatan dan peningkatan torsi. Untuk aplikasi seperti gearbox cacing kecil , rasio tinggi dapat mencapai pengurangan kecepatan yang signifikan dalam bentuk kompak.

• Rasio rendah (mis., 5: 1 hingga 30: 1): Menawarkan efisiensi yang lebih tinggi tetapi lebih sedikit penggandaan torsi.
• Rasio tinggi (mis., 60: 1 hingga 100: 1): Memberikan output torsi tinggi dan pengurangan kecepatan yang signifikan. Ini adalah persyaratan umum di a Worm gearbox untuk sabuk konveyor .

Efisiensi dan pembangkitan panas

Efisiensi adalah rasio daya output terhadap daya input. Roda gigi cacing dikenal untuk efisiensi yang lebih rendah dibandingkan dengan jenis gigi lainnya, terutama pada rasio tinggi. Energi yang hilang ini diubah menjadi panas, yang dapat mempengaruhi kinerja dan umur peredam. Memahami ini adalah kunci untuk a panduan pelumasan peredam gigi cacing , sebagai pelumasan yang tepat membantu mengelola panas ini.

• Efisiensi: Bervariasi secara signifikan dengan rasio roda gigi dan sudut timbal cacing. Rasio yang lebih tinggi menyebabkan efisiensi yang lebih rendah.
• Panas: Konsekuensi langsung dari inefisiensi. Panas yang berlebihan dapat menurunkan pelumas, segel kerusakan, dan mempersingkat masa pakai komponen.

Bahan, pemasangan, dan pemeliharaan

Karakteristik fisik dan persyaratan pemeliharaan a Peredam gigi cacing silindris sama pentingnya dengan parameter operasional. Bahan yang digunakan, metode instalasi, dan jadwal pelumasan semuanya berkontribusi pada kinerja dan keandalan reduser secara keseluruhan.

Bahan dan konstruksi

Pilihan material secara langsung berdampak pada daya tahan dan kapasitas penahan beban. Cacing biasanya terbuat dari baja yang dikeraskan, dan roda cacing terbuat dari perunggu, menciptakan pemasangan friksi rendah, tahan geser tinggi.

• Cacing: Seringkali terbuat dari baja yang dikeraskan, ground hingga finish tinggi untuk mengurangi gesekan.
• Roda cacing: Biasanya cor Bronze, yang lebih lembut dari cacing untuk meminimalkan keausan pada komponen yang lebih mahal.
• Perumahan: Biasanya besi cor atau aluminium, dipilih untuk sifat kekakuan dan disipasi panasnya. Aluminium lebih ringan, sedangkan besi cor lebih kuat.

Pemasangan dan pelumasan

Pemasangan yang tepat dan jadwal pelumasan yang konsisten sangat penting untuk umur panjang. Pemasangan dapat menjadi gunung flensa universal, yang dipasang di kaki, atau desain yang dipasang poros. Metode pelumasan, apakah diisi dengan minyak atau diisi minyak, sangat penting untuk mengurangi gesekan dan mengelola panas.

Orientasi pemasangan

• Mounted Foot: Tipe yang paling umum, dengan peredam yang dibaut ke permukaan datar.
• Flange-mounted: Ideal untuk aplikasi di mana peredam perlu dipasang langsung ke mesin atau permukaan motor.
• Dipasang poros: Peredam dipasang langsung ke poros yang digerakkan.

Pelumasan dan Pemeliharaan

• Jenis Pelumas: Tergantung pada kecepatan operasi, suhu, dan beban. Minyak sintetis sering digunakan untuk aplikasi suhu tinggi atau berkecepatan tinggi.
• Jadwal Pemeliharaan: Pemeriksaan rutin tingkat oli dan perubahan oli yang dijadwalkan sangat penting untuk mencegah keausan prematur. Ini adalah bagian penting dari apapun Rencana Pemeliharaan Pereduksi Gigi Cacing .

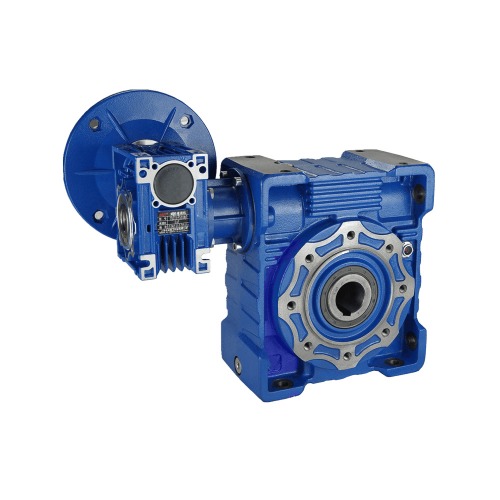

Gearbox cacing silindris tahap ganda
