Perbedaan Antara Gearbox Planet Koaksial dan Sudut Kanan

Gearbox planet mewakili salah satu solusi paling efisien dan ringkas untuk transmisi daya pada mesin industri. Memahami perbedaan mendasar antara konfigurasi koaksial dan sudut kanan sangat penting untuk memilih sistem optimal untuk aplikasi tertentu. Panduan komprehensif ini mengeksplorasi prinsip operasional, karakteristik kinerja, dan kasus penggunaan ideal kedua desain sambil menyoroti bagaimana produsen khusus menyukainya Shanghai SGR Mesin Industri Berat Co, Ltd. memanfaatkan teknik canggih untuk memberikan solusi berkinerja tinggi.

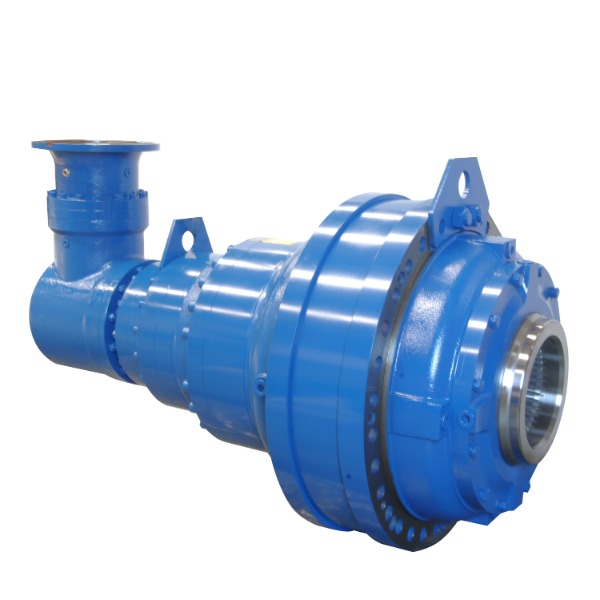

Gearbox Planetary Torsi Output Besar Sudut Kanan Input Flange dengan Motor

Memahami Dasar-dasar Gearbox Planet

Sebelum memeriksa konfigurasi spesifik, penting untuk memahami prinsip-prinsip dasar yang membuat sistem roda gigi planet efektif di berbagai industri. Gearbox planetary, juga dikenal sebagai gearbox episiklik, dilengkapi dengan roda gigi matahari pusat, beberapa roda gigi planet yang dipasang pada pembawa, dan roda gigi lingkar luar yang menyatu dengan planet-planet. Pengaturan ini menciptakan banyak jalur daya, mendistribusikan beban ke beberapa titik kontak untuk kepadatan torsi dan efisiensi yang luar biasa.

• Transmisi daya yang ringkas dengan rasio torsi terhadap berat yang tinggi
• Beberapa jalur daya yang mendistribusikan beban ke beberapa rangkaian roda gigi
• Efisiensi unggul melalui gesekan geser yang diminimalkan
• Kemampuan pemosisian yang tepat dengan reaksi minimal
• Penyerapan beban kejut yang sangat baik melalui pembagian beban

Komponen Inti dan Fungsinya

Setiap sistem roda gigi planet terdiri dari beberapa komponen penting yang bekerja secara harmonis untuk menyalurkan daya secara efisien. Roda gigi matahari berfungsi sebagai komponen masukan pusat, sedangkan roda gigi planet berputar mengelilinginya dan secara bersamaan menyatu dengan roda gigi matahari dan roda gigi cincin. Rakitan pembawa planet menghubungkan planet-planet dan memberikan keluaran pada sebagian besar konfigurasi standar, meskipun pengaturan yang berbeda dapat menghasilkan rasio kecepatan dan arah yang berbeda-beda.

• Sun gear: Komponen pusat yang menerima daya masukan
• Roda gigi planet: Biasanya tiga atau lebih roda gigi yang mengorbit roda gigi matahari
• Pembawa planet: Komponen struktural yang menahan roda gigi planet pada posisinya
• Ring gear: Roda gigi luar dengan gigi dalam yang membungkus sistem
• Mekanisme keluaran: Bervariasi berdasarkan konfigurasi (pembawa, cincin, atau matahari)

Gearbox Planet Koaksial: Desain dan Aplikasi

Gearbox planetary koaksial dilengkapi poros input dan output yang disejajarkan di sepanjang sumbu rotasi yang sama, menciptakan jalur transmisi daya yang mudah dengan efisiensi luar biasa. Konfigurasi ini sangat berguna dalam aplikasi yang mengutamakan keterbatasan ruang dan kesederhanaan penyelarasan. Simetri yang melekat pada desain koaksial berkontribusi pada distribusi beban yang seimbang dan getaran minimal, menjadikannya ideal untuk aplikasi presisi.

• Poros input dan output berbagi sumbu rotasi yang sama
• Efisiensi luar biasa (seringkali 97% atau lebih tinggi per tahap)
• Dimensi radial kompak dengan kepadatan daya tinggi
• Getaran minimal dan pembangkitan kebisingan
• Prosedur pemasangan dan penyelarasan yang disederhanakan

Karakteristik Kinerja Desain Koaksial

Keunggulan kinerja gearbox planetary koaksial membuatnya cocok untuk aplikasi yang menuntut di berbagai industri. Efisiensinya yang tinggi berasal dari kehilangan daya yang minimal melalui rangkaian roda gigi, sementara faktor bentuknya yang ringkas memungkinkan integrasi ke dalam lingkungan dengan ruang terbatas. Sifat sistem planet yang seimbang secara alami mengurangi getaran, berkontribusi terhadap umur komponen yang lebih lama dan meningkatkan stabilitas operasional.

Gearbox Planetary Sudut Kanan: Desain dan Aplikasi

Gearbox planetary sudut kanan menggabungkan tahap roda gigi bevel yang mengalihkan transmisi daya sebesar 90 derajat, menciptakan solusi serbaguna untuk aplikasi dengan persyaratan input dan output tegak lurus. Konfigurasi ini menggabungkan kekokohan roda gigi planetary dengan fleksibilitas arah roda gigi bevel, sehingga menawarkan keunggulan unik dalam optimalisasi tata letak mesin. Itu gearbox planet sudut kanan desain ini sangat bermanfaat bila penggerak mula harus diposisikan sejajar dengan komponen yang digerakkan.

• Transmisi daya 90 derajat antara input dan output
• Konfigurasi hemat ruang untuk tata letak mesin tertentu
• Kombinasi teknologi planetary dan bevel gear
• Fleksibilitas pemasangan yang sangat baik di ruang terbatas
• Tersedia dalam berbagai konfigurasi keluaran (poros padat, poros berongga)

Karakteristik Kinerja Desain Sudut Kanan

Gearbox planetary sudut kanan menghadirkan karakteristik kinerja unik yang menjadikannya sangat diperlukan dalam aplikasi spesifik. Dimasukkannya tahap roda gigi bevel memperkenalkan pertimbangan efisiensi yang berbeda sekaligus memberikan fleksibilitas arah yang sangat berharga. Memahami parameter kinerja ini penting untuk rekayasa dan pemilihan aplikasi yang tepat.

Analisis Perbandingan: Gearbox Planet Koaksial vs. Sudut Kanan

Memilih antara gearbox planetary koaksial dan sudut kanan memerlukan pertimbangan cermat terhadap persyaratan aplikasi, batasan spasial, dan prioritas kinerja. Setiap konfigurasi menawarkan keunggulan berbeda yang membuatnya lebih cocok untuk skenario tertentu. Analisis komparatif ini mengkaji perbedaan penting untuk menginformasikan proses seleksi.

• Perbedaan susunan poros dan dampaknya terhadap desain mesin
• Perbandingan efisiensi di seluruh rentang operasional
• Kepadatan torsi dan kemampuan transmisi daya
• Keuntungan dan keterbatasan khusus aplikasi
• Pertimbangan biaya sepanjang siklus hidup peralatan

Perbandingan Efisiensi dan Transmisi Daya

Efisiensi mewakili salah satu pembeda paling signifikan antara gearbox planetary koaksial dan sudut kanan. Jalur daya langsung pada desain koaksial meminimalkan kehilangan energi, sedangkan konfigurasi sudut kanan mengalami rugi-rugi tambahan pada antarmuka roda gigi bevel. Perbedaan efisiensi ini menjadi semakin penting dalam aplikasi siklus tinggi dimana konsumsi energi berdampak signifikan terhadap biaya operasional.

Pedoman Seleksi Khusus Aplikasi

Pilihan optimal antara gearbox planetary koaksial dan sudut kanan sangat bergantung pada persyaratan dan batasan aplikasi spesifik. Desain koaksial biasanya unggul dalam aplikasi yang menuntut efisiensi maksimum dan transmisi daya yang mudah, sementara konfigurasi sudut kanan memecahkan tantangan spasial tertentu. Memahami pedoman aplikasi ini memastikan pemilihan gearbox yang tepat untuk keandalan dan kinerja jangka panjang.

• Koaksial lebih disukai untuk: tuntutan efisiensi tinggi, aplikasi penggerak langsung
• Sudut kanan lebih disukai untuk: tata letak dengan ruang terbatas, transmisi daya 90°
• Kedua konfigurasi cocok untuk: aplikasi torsi tinggi, penentuan posisi presisi
• Pertimbangan khusus untuk: lingkungan yang keras, aksesibilitas pemeliharaan
• Faktor biaya siklus hidup: investasi awal vs. efisiensi operasional

Rekayasa Tingkat Lanjut dalam Sistem Roda Gigi Planet Modern

Desain gearbox planetary kontemporer menggabungkan prinsip-prinsip teknik canggih dan teknologi manufaktur untuk mencapai tingkat kinerja yang belum pernah terjadi sebelumnya. Perusahaan seperti Shanghai SGR Mesin Industri Berat Co, Ltd. menggunakan sistem pengoptimalan desain yang canggih dan peralatan manufaktur presisi untuk menghasilkan kotak roda gigi yang memenuhi standar industri yang ketat. Tim penelitian dan pengembangan mereka, yang terdiri dari para PhD dan insinyur senior, telah mengembangkan sistem khusus termasuk Planetary Gearbox dan Sistem Desain Optimasi Worm Gear Planar Double-Enveloping.

• Optimalisasi profil gigi tingkat lanjut untuk distribusi beban
• Manufaktur presisi dengan mesin CNC
• Pengujian komprehensif dengan sistem uji daya dan efisiensi
• Bahan inovatif dan proses perlakuan panas
• Desain, produksi, dan sistem layanan teknis yang terintegrasi

Inovasi dalam Desain Gearbox Planetary Kebisingan Rendah

Pengurangan kebisingan mewakili fokus yang signifikan dalam pengembangan planetary gearbox modern, terutama karena industri menerapkan standar tempat kerja dan lingkungan yang lebih ketat. Pendekatan teknik tingkat lanjut mencakup modifikasi gigi yang dioptimalkan, toleransi produksi yang presisi, dan teknik peredam getaran khusus. Pengejaran gearbox planet dengan kebisingan rendah solusi telah menjadi pembeda kompetitif di antara produsen terkemuka.

• Penggerindaan gigi roda gigi secara presisi untuk karakteristik penyambungan yang optimal
• Pemilihan bantalan tingkat lanjut dan teknik pemasangan
• Optimalisasi desain housing untuk peredam getaran
• Rekayasa sistem pelumasan untuk pengurangan kebisingan
• Pengujian komprehensif dengan peralatan pengukuran akustik

Memilih Planetary Gearbox yang Tepat untuk Aplikasi Anda

Pemilihan gearbox planetary yang tepat memerlukan evaluasi sistematis terhadap berbagai parameter teknis dan pertimbangan operasional. Selain keputusan dasar koaksial versus sudut kanan, para insinyur harus mempertimbangkan persyaratan torsi, rasio kecepatan, kondisi lingkungan, dan ekspektasi siklus hidup. Kerangka pemilihan ini membantu mengidentifikasi konfigurasi optimal sekaligus menghindari kesalahan umum dalam spesifikasi gearbox.

• Penilaian komprehensif terhadap kebutuhan torsi dan kecepatan
• Analisis meningkatnya kendala dan keterbatasan spasial
• Evaluasi faktor lingkungan dan siklus kerja
• Pertimbangan persyaratan pemeliharaan dan aksesibilitas
• Analisis total biaya kepemilikan di luar harga pembelian awal

Pengembangan Spesifikasi Teknis

Membuat spesifikasi teknis yang komprehensif merupakan langkah penting dalam proses pemilihan gearbox planet. Spesifikasi yang terdefinisi dengan baik memastikan bahwa gearbox yang dipilih akan bekerja dengan andal sepanjang masa pakai yang diharapkan sekaligus memenuhi semua persyaratan aplikasi. Proses ini harus mencakup parameter kinerja dan karakteristik fisik.

Pertanyaan Umum

Berapa masa pakai gearbox planetary pada umumnya?

Masa pakai gearbox planetary sangat bervariasi berdasarkan kondisi aplikasi, praktik pemeliharaan, dan karakteristik beban. Dalam kondisi pengoperasian yang tepat dengan perawatan yang tepat, planetary gearbox berkualitas tinggi biasanya mencapai masa pakai 20.000 jam. Faktor penting yang mempengaruhi umur panjang meliputi pelumasan yang tepat, suhu pengoperasian dalam batas desain, penghindaran beban kejut yang melebihi kapasitas terukur, dan ketepatan penyelarasan. Produsen seperti Shanghai SGR Mesin Industri Berat Co, Ltd. merekayasa gearbox mereka untuk masa pakai yang lebih lama melalui desain yang kokoh, material premium, dan manufaktur yang presisi.

Bagaimana gearbox planetary mencapai kepadatan torsi yang tinggi?

Gearbox planetary mencapai kepadatan torsi yang luar biasa melalui arsitektur pemisahan daya yang unik. Tidak seperti susunan roda gigi konvensional yang menyalurkan daya melalui satu jaring roda gigi, sistem planet mendistribusikan torsi ke beberapa roda gigi planet secara bersamaan. Pembagian beban ini memungkinkan desain yang lebih kompak sekaligus menangani nilai torsi yang lebih tinggi. Selain itu, pengaturan koaksial menciptakan distribusi gaya seimbang yang meminimalkan beban bantalan dan tekanan rumah, yang selanjutnya berkontribusi pada dimensi kompak. Itu gearbox planetary torsi tinggi konfigurasi mewakili salah satu solusi transmisi daya paling hemat ruang yang tersedia.

Bisakah gearbox planetary digunakan dalam aplikasi presisi tinggi?

Sangat. Gearbox planetary sangat cocok untuk aplikasi presisi tinggi bila diproduksi dengan toleransi dan komponen presisi yang sesuai. Indikator presisi utama mencakup reaksi balik yang rendah (seringkali di bawah 1 arcmin pada model presisi), kekakuan torsi tinggi, dan kemampuan pengulangan posisi yang sangat baik. Untuk aplikasi yang membutuhkan ketelitian ekstrim, khusus gearbox planet presisi desainnya menggabungkan fitur-fitur seperti bantalan yang dimuat sebelumnya, roda gigi ground yang presisi, dan profil gigi yang dioptimalkan. Karakteristik ini menjadikan gearbox planetary ideal untuk robotika, ruang angkasa, peralatan medis, dan aplikasi lain yang memerlukan kontrol gerakan yang tepat.

Perawatan apa yang diperlukan oleh gearbox planetary?

Gearbox planetary memerlukan perawatan yang relatif minimal dibandingkan dengan banyak komponen transmisi daya lainnya, namun perawatan yang tepat akan memperpanjang masa pakai secara signifikan. Kegiatan pemeliharaan utama mencakup pelumasan rutin sesuai spesifikasi pabrikan, inspeksi berkala terhadap integritas segel, dan pemantauan terhadap kebisingan atau peningkatan suhu yang tidak biasa. Modern pemeliharaan gearbox planet praktiknya menekankan pemantauan berbasis kondisi daripada penggantian interval tetap, memanfaatkan analisis getaran, analisis oli, dan pemantauan termal untuk memprediksi kebutuhan perawatan sebelum terjadi kegagalan.

Bagaimana cara memilih antara gearbox planetary inline dan sudut kanan?

Pemilihan antara gearbox planetary inline (koaksial) dan sudut kanan terutama bergantung pada batasan spasial dan persyaratan efisiensi dalam aplikasi spesifik Anda. Desain koaksial menawarkan efisiensi yang lebih tinggi dan kepadatan torsi yang lebih besar, menjadikannya ideal ketika penyelarasan input dan output mudah dilakukan. Konfigurasi sudut kanan memecahkan tantangan spasial di mana penggerak utama harus diposisikan tegak lurus terhadap komponen yang digerakkan, meskipun dengan sedikit efisiensi trade-off karena tambahan tahapan roda gigi bevel. Pertimbangkan tata letak sistem yang lengkap, aksesibilitas untuk pemeliharaan, dan persyaratan efisiensi saat membuat keputusan pemilihan mendasar ini.
