Perbandingan karakteristik reduksi roda gigi planetary dan reduksi roda gigi cacing

Peredam adalah mekanisme perantara yang menghubungkan sumber daya dan aktuator, mencocokkan kecepatan dan mentransmisikan torsi. Ada banyak jenis reduksi, termasuk reduksi harmonik, reduksi RV, peredam roda gigi planet , dan peredam roda gigi cacing.

Di antara jenis reduksi ini, reduksi roda gigi planetary dan reduksi roda gigi cacing sangat umum digunakan dalam transmisi mekanis dan otomasi industri, dan merupakan produk utama Shanghai SGR Heavy Industry Machinery Co., Ltd., produsen peredam yang sudah lama berdiri. Dengan pengalaman lebih dari 15 tahun dalam R&D dan produksi reduksi industri, SGR telah menyusun perbandingan terperinci antara reduksi roda gigi planetary dan reduksi roda gigi cacing.

(1) Peredam roda gigi planet

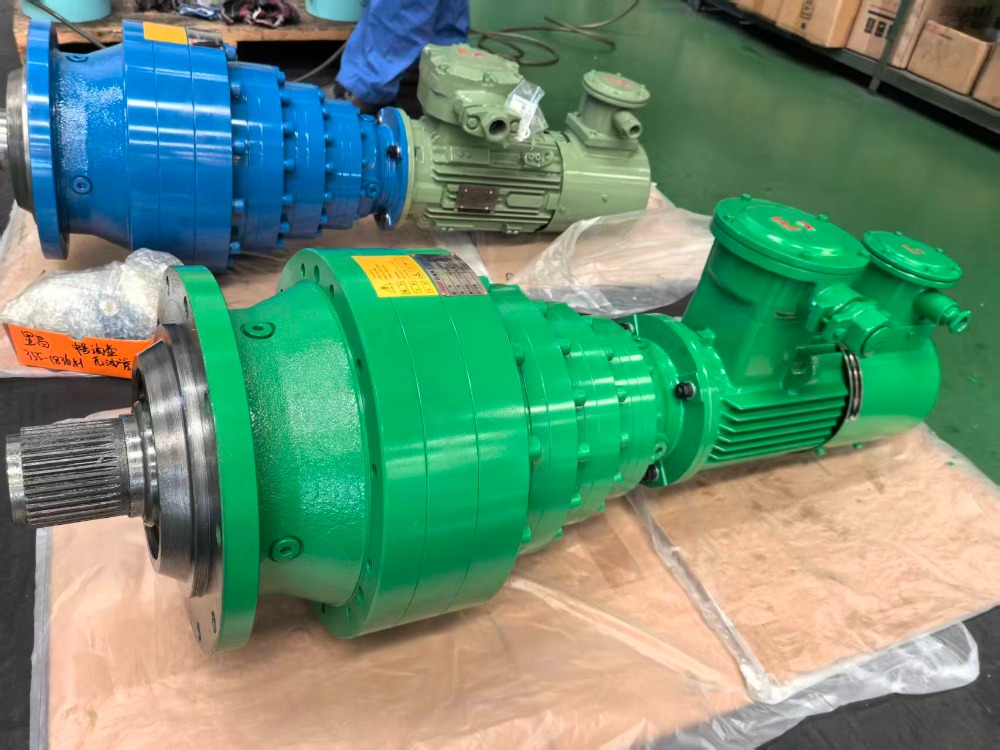

Peredam roda gigi planetary adalah perangkat transmisi mekanis yang terdiri dari roda gigi matahari, roda gigi planetary, pembawa planetary, dan ring gear internal. Ia mentransmisikan daya dengan memutar serangkaian roda gigi planet di sekitar roda gigi matahari pusat, dan dapat mencapai efek amplifikasi torsi yang besar dalam ruang yang relatif kecil.

Empat fitur utama peredam roda gigi planetary:

1. Efisiensi transmisi tinggi dan struktur kompak

Efisiensi transmisi peredam roda gigi planetary biasanya di atas 90%, dengan kehilangan energi yang rendah dan efisiensi transmisi yang tinggi. Peredam roda gigi planetary menggunakan sistem roda gigi planetary dengan struktur yang relatif kompak, sehingga cocok untuk skenario aplikasi dengan ruang terbatas.

2. Rentang rasio transmisi yang luas dan kapasitas menahan beban yang kuat

Peredam roda gigi planetary dapat mencapai rasio transmisi yang lebih besar dengan menggabungkan roda gigi dengan ukuran berbeda. Karena beberapa roda gigi bekerja secara bersamaan, peredam roda gigi planetary memiliki kapasitas menahan beban yang lebih tinggi dan dapat menahan beban radial dan aksial yang lebih besar.

3. Stabilitas yang baik dan kontrol yang tepat

Roda gigi pada peredam roda gigi planet terdistribusi secara merata, dan beban pada setiap komponen seimbang, sehingga menghasilkan stabilitas dan kehalusan yang lebih baik. Saat ini, sebagian besar peredam roda gigi planetary menggunakan desain serangan balik yang rendah, yang mengurangi serangan balik, meningkatkan akurasi transmisi, dan memastikan keakuratan dan stabilitas transmisi selama pengoperasian jangka panjang.

4. Umur panjang dan aplikasi luas

Gaya yang seragam pada roda gigi dan proses manufaktur berkualitas tinggi memberikan masa pakai yang lama pada peredam planet.

Misalnya, roda gigi peredam roda gigi planet SGR terbuat dari 20CrMnTi, dikarburasi dan diquench, kemudian digiling. Mereka menawarkan keunggulan seperti distribusi beban multi-gigi, pengoperasian yang stabil dan andal, serta efisiensi mekanis yang tinggi. Peredam roda gigi planet SGR banyak digunakan di berbagai sektor industri, termasuk mesin konstruksi, mesin bantu kelautan, mesin pertambangan, serta mesin percetakan dan pencelupan tekstil.

（2） Peredam roda gigi cacing

Peredam roda gigi cacing mencapai pengurangan kecepatan dan penguatan torsi antara poros masukan dan keluaran melalui penyatuan roda cacing dan cacing. Roda cacing adalah roda gigi yang berbentuk heliks, sedangkan cacing adalah poros transmisi yang biasanya berbentuk spiral. Keterhubungan antara keduanya memberikan peredam gigi cacing karakteristik transmisi yang unik.

Empat fitur utama peredam roda gigi cacing:

1. Struktur kompak, dapat mencapai rasio reduksi yang besar

Peredam roda gigi cacing hanya memerlukan roda cacing dan cacing, sehingga relatif kompak. Mereka biasanya memiliki rasio reduksi yang besar, berkisar antara 10:1 hingga 100:1 atau bahkan lebih tinggi, memungkinkan keluaran torsi tinggi dan membuatnya cocok untuk aplikasi yang memerlukan keluaran daya tinggi.

2. Mengunci sendiri secara unik

Peredam roda gigi cacing memiliki sifat mengunci sendiri yang kuat, mencegah cacing berputar dengan menggerakkan roda cacing secara terbalik. Hal ini meningkatkan keamanan dan membuatnya sangat berguna dalam aplikasi yang diperlukan untuk mencegah beban jatuh bebas. Fungsi self-locking juga mengurangi terjadinya kecelakaan di bidang mekanik dan industri.

3. Tahan aus dan tahan lama, umur panjang

Saat ini di pasaran, peredam roda gigi cacing biasanya terbuat dari perunggu atau bahan tahan aus lainnya, sehingga menawarkan ketahanan aus dan daya tahan yang unggul. Bahan-bahan ini cocok untuk kondisi pengoperasian beban tinggi jangka panjang, sehingga memperpanjang umur peredam roda gigi cacing.

Selain itu, roda gigi cacing pada peredam roda gigi cacing biasanya menggunakan profil gigi yang rumit. Desain ini memastikan interaksi yang lebih mulus antara worm dan roda cacing, mengurangi guncangan dan getaran, sehingga meningkatkan efisiensi transmisi dan masa pakai.

4. Pengoperasian yang lancar dan kebisingan yang rendah

Pada peredam roda gigi cacing, hubungan antara roda cacing dan cacing sangat halus, sehingga mengurangi kebisingan. Selain itu, peredam roda gigi cacing modern umumnya diproduksi menggunakan peralatan mesin CNC, memastikan keakuratan dimensi dasar dan presisi profil gigi cacing dan roda cacing, serta secara signifikan mengurangi getaran dan kebisingan selama pengoperasian.

Misalnya, cacing pengurang gigi cacing SGR terbuat dari 20CrMnTi, dikarburasi dan dipadamkan, kemudian digiling, dan roda cacing dibuat dari paduan perunggu berkinerja tinggi, sehingga menghasilkan ketahanan aus yang tahan lama, efisiensi transmisi yang tinggi, dan masa pakai yang lama.

Dibandingkan dengan pasangan cacing silinder dan roda gigi cacing yang serupa, ia menawarkan peningkatan kapasitas beban dan efisiensi transmisi secara signifikan. Ia juga dilengkapi penguncian otomatis mekanis pada rasio kecepatan tinggi, yang secara efektif meningkatkan keselamatan mesin. SGR, bekerja sama dengan universitas terkait, telah melakukan penelitian sistematis mengenai desain, proses, produksi, perakitan, dan pengujian, dengan harapan dapat mendorong pengembangan dan promosi teknologi transmisi inovatif yang ditemukan oleh Tiongkok. Dimensi pemasangan dapat dipertukarkan dengan CAVEX® Worm-Gear Unit dari perusahaan asing, dan komponen transmisi utama juga dapat disesuaikan.

（3）Perbedaan bidang aplikasi kedua reduksi

Peredam roda gigi planet cocok untuk aplikasi yang memerlukan efisiensi transmisi tinggi, transmisi presisi, dan rasio reduksi kecil. Area aplikasi dan peralatan khusus sering kali mencakup: jalur produksi otomatis, ekskavator, derek, peralatan pertambangan, turbin angin, peralatan pemrosesan makanan, mesin tekstil, mesin percetakan, dll.

Peredam roda gigi cacing cocok untuk bidang industri dan mekanik yang membutuhkan keluaran torsi besar, penguncian mandiri yang kuat, dan rasio reduksi yang besar. Area aplikasi spesifik meliputi: derek, derek, elevator, platform pengangkat, sistem ban berjalan, mesin pengemasan, peralatan pemrosesan makanan, peralatan kimia, peralatan percetakan dan beberapa mesin pertanian.

Peredam roda gigi planet dan peredam roda gigi cacing masing-masing memiliki keunggulan unik dan skenario yang dapat diterapkan. Dalam aplikasi industri dan mekanik, peredam mana yang harus dipilih pada akhirnya bergantung pada kebutuhan aplikasi spesifik dan persyaratan lingkungan kerja. (Penulis, SGR, Angie Zhang)
