Memahami Worm Gearbox Berbungkus Ganda: Mendalami Desain dan Aplikasi

Dalam dunia transmisi tenaga, mencapai torsi tinggi dan pengoperasian yang lancar di ruang yang kompak merupakan tantangan teknis yang tiada henti. Di antara berbagai solusi tersebut, yang gearbox cacing selubung ganda menonjol sebagai desain yang unik dan sangat efektif untuk aplikasi yang menuntut. Tidak seperti roda gigi cacing standar, konfigurasi ini menawarkan peningkatan kontak permukaan yang signifikan antara cacing dan roda gigi, sehingga menghasilkan kapasitas dan daya tahan beban yang unggul. Artikel ini memberikan eksplorasi komprehensif tentang teknologi roda gigi cacing selubung ganda, kelebihannya, kasus penggunaan ideal, dan kriteria pemilihan penting untuk membantu Anda memahami peran pentingnya dalam permesinan modern.

Apa itu Penggerak Worm Gear Berbungkus Ganda?

Penggerak roda gigi cacing selubung ganda adalah jenis sistem roda gigi khusus yang mana cacing (sekrup) dan roda gigi cacing (roda) berbentuk tenggorokan atau jam pasir. Artinya cacing membungkus roda gigi, dan secara bersamaan roda gigi menyelimuti cacing. Tindakan penyelubungan ganda ini menciptakan area kontak yang jauh lebih besar antara gigi kawin dibandingkan dengan set roda gigi cacing penyelubung tunggal atau silinder. Keuntungan utama dari desain rumit ini adalah kemampuannya untuk menyalurkan beban torsi yang sangat tinggi tanpa mengurangi kekompakan yang melekat pada desain roda gigi cacing. Geometri yang kompleks memerlukan manufaktur yang presisi, namun menghasilkan kinerja yang tak tertandingi di lingkungan yang keras.

• Peningkatan Area Kontak: Desain bergerigi memungkinkan beberapa gigi berbagi beban secara bersamaan, sehingga secara drastis mengurangi tekanan pada masing-masing gigi.
• Manufaktur Presisi: Memproduksi komponen-komponen ini memerlukan mesin CNC canggih dan kontrol kualitas yang ketat untuk memastikan penyatuan sempurna dan kinerja optimal.
• Distribusi Beban Unggul: Beban tidak terkonsentrasi pada satu titik tetapi didistribusikan ke seluruh permukaan yang lebih luas, sehingga meminimalkan keausan.

Keuntungan Utama dari Worm Gear Berbungkus Ganda

Geometri unik dari gearbox cacing selubung ganda diterjemahkan ke dalam beberapa keunggulan operasional berbeda yang menjadikannya pilihan utama untuk aplikasi tugas berat. Gearbox ini dirancang untuk unggul ketika gearbox lain mungkin gagal, menawarkan perpaduan antara tenaga, keandalan, dan umur panjang. Poin-poin berikut merinci manfaat inti yang membedakan desain girboks ini dari girboks sejenisnya.

• Kapasitas Torsi Lebih Tinggi: Area kontak yang diperbesar memungkinkan sistem menangani beban kejut dan mempertahankan keluaran torsi tinggi dengan lebih efektif dibandingkan roda gigi cacing standar.
• Peningkatan Daya Tahan dan Umur Panjang: Dengan berkurangnya tegangan per satuan luas, komponen akan mengalami lebih sedikit keausan, sehingga umur operasional lebih lama dan kebutuhan perawatan berkurang.
• Desain Ringkas untuk Rasio Reduksi Tinggi: Mereka memberikan rasio reduksi satu tahap yang tinggi dalam paket yang relatif kecil, sehingga menghemat ruang berharga dalam tata letak mesin.
• Pengoperasian yang Lebih Tenang: Pengikatan multi-gigi yang mulus sering kali menghasilkan kinerja yang lebih senyap dan mulus, yang sangat penting dalam lingkungan yang sensitif terhadap kebisingan.

Perbandingan: Roda Gigi Cacing Pembungkus Ganda vs. Roda Gigi Cacing Standar

Saat memilih gearbox, memahami perbedaan kinerja antara worm gear silinder ganda dan standar sangatlah penting. Tabel di bawah menguraikan perbedaan utama yang memengaruhi kesesuaian aplikasi.

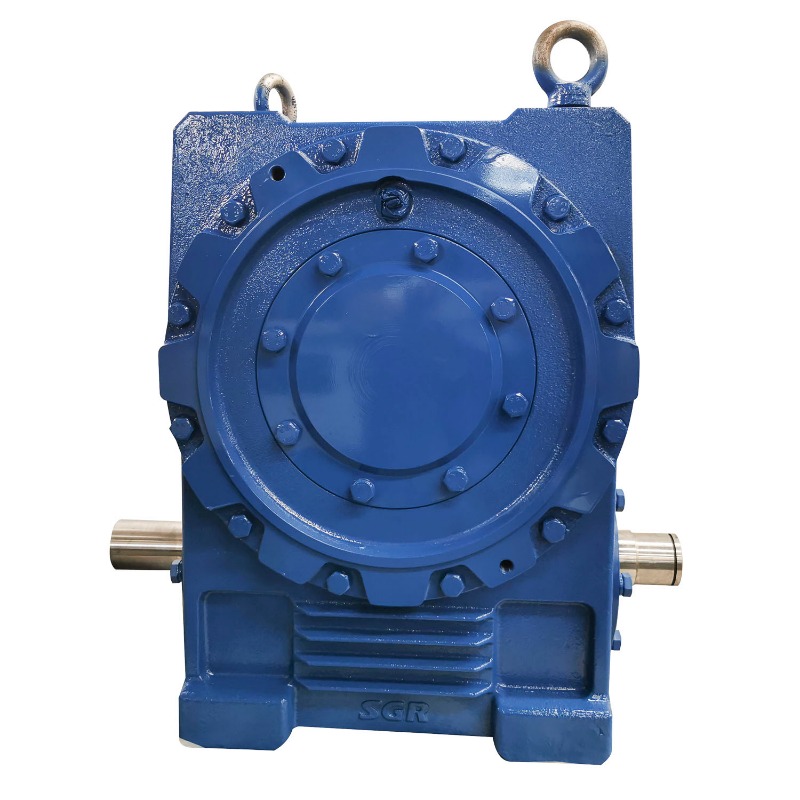

Peredam Gigi Cacing Pembungkus Ganda Efisiensi Tinggi

Mengoptimalkan Kinerja dengan Desain Roda Gigi Pembungkus Ganda

Untuk sepenuhnya memanfaatkan kemampuan a desain roda gigi berlapis ganda , beberapa faktor harus dipertimbangkan dengan cermat. Optimasi bukan hanya tentang memilih gearbox; ini tentang mengintegrasikannya dengan benar ke dalam suatu sistem. Penyelarasan, pelumasan, dan manajemen termal yang tepat sangat penting untuk mencapai kinerja dan masa pakai yang dijanjikan. Mengabaikan aspek-aspek ini dapat meniadakan keunggulan yang melekat pada desain kokoh ini.

• Penyelarasan Presisi: Ketidakselarasan adalah penyebab utama kegagalan. Unit-unit ini harus dipasang dengan sangat hati-hati untuk memastikan worm dan gear berada pada posisi yang sempurna satu sama lain.
• Sistem Pelumasan Tingkat Lanjut: Kontak geser yang tinggi menghasilkan panas. Sistem pelumasan khusus dengan oli berkualitas tinggi dan viskositas tinggi sangat penting untuk mengurangi gesekan, menghilangkan panas, dan mencegah keausan.
• Manajemen Termal: Untuk pengoperasian dengan beban tinggi yang berkelanjutan, metode pendinginan eksternal seperti kipas atau penukar panas mungkin diperlukan untuk mempertahankan suhu pengoperasian yang optimal.
• Pemilihan Bahan: Cacing biasanya terbuat dari baja yang diperkeras, sedangkan roda gigi sering kali dibuat dari paduan perunggu yang lebih lembut untuk mengatur karakteristik gesekan dan keausan secara efektif.

Aplikasi Industri Worm Gearbox Tugas Berat

Sifat kuat dari gearbox cacing tugas berat menjadikannya sangat diperlukan dalam industri yang peralatannya digunakan hingga batas kemampuannya. Kemampuannya untuk memberikan torsi besar dalam ukuran yang ringkas dan menahan beban kejut yang tiba-tiba menjadikannya landasan alat berat. Mulai dari memindahkan beban berat di pertambangan hingga penentuan posisi tepat di ruang angkasa, gearbox ini adalah pahlawan tanpa tanda jasa dalam pengendalian gerak.

• Penambangan dan Pengolahan Mineral: Digunakan pada penggerak konveyor, penghancur, dan kerekan di mana keandalan di bawah beban ekstrem tidak dapat dinegosiasikan.
• Peralatan Konstruksi: Penting untuk penggerak ayunan ekskavator, mekanisme luffing derek, dan drum pengaduk beton.
• Penanganan Bahan:
• Pabrik Baja dan Pabrik Rolling: Bekerja di meja roller dan manipulator yang menangani logam panas membara dengan kekuatan yang luar biasa.
• Dirgantara dan Pertahanan: Ditemukan pada sistem peluncuran rudal dan mekanisme penentuan posisi satelit yang memerlukan pergerakan tepat di bawah tekanan tinggi.

Memilih Gearbox Pengurangan Torsi Tinggi

Memilih yang benar gearbox reduksi torsi tinggi adalah keputusan penting yang berdampak pada efisiensi, biaya, dan keandalan seluruh sistem Anda. Proses seleksi lebih dari sekedar meninjau peringkat torsi dan melibatkan pandangan holistik terhadap persyaratan aplikasi, kondisi lingkungan, dan biaya siklus hidup. Pendekatan metodis memastikan Anda mendapatkan gearbox yang tidak hanya memadai, namun juga optimal untuk kebutuhan spesifik Anda.

• Tentukan Karakteristik Beban: Analisis sifat beban (konstan, variabel, guncangan), besarnya, dan torsi awal yang diperlukan.
• Tentukan Rasio Reduksi dan Kecepatan Output: Hitung rasio yang diperlukan untuk mencapai kecepatan keluaran yang diinginkan dari RPM motor masukan Anda.
• Menilai Kondisi Lingkungan: Pertimbangkan faktor-faktor seperti suhu lingkungan, keberadaan debu atau kelembapan, dan ketersediaan ruang untuk pemasangan.
• Evaluasi Faktor Pelayanan: Selalu pilih gearbox dengan faktor layanan yang memperhitungkan potensi kelebihan beban dan tingkat keparahan aplikasi Anda.
• Pertimbangkan Biaya Siklus Hidup: Lihatlah melampaui harga pembelian awal. Pertimbangkan perkiraan pemeliharaan, efisiensi energi, dan biaya waktu henti.

Spesifikasi Utama untuk Ditinjau

Saat meninjau lembar data pabrikan untuk a peredam kecepatan roda gigi cacing , perhatikan baik-baik spesifikasi penting ini untuk memastikan kecocokan sempurna untuk aplikasi Anda.

Pertanyaan Umum

Apa perbedaan utama antara worm gear single dan membungkus ganda?

Perbedaan mendasar terletak pada geometrinya. Dalam satu set roda gigi cacing yang membungkus tunggal (atau silindris), hanya roda gigi cacing yang diberi tenggorokan untuk membungkus sebagian cacing silindris. dalam sebuah gearbox cacing selubung ganda , baik worm maupun gearnya tergores. Hal ini menciptakan cacing berbentuk jam pasir yang membungkus roda gigi, dan roda gigi yang sekaligus menyelimuti cacing tersebut. Tindakan selubung ganda ini menghasilkan area kontak yang jauh lebih besar antara gigi penyambung, yang merupakan kunci dari kapasitas torsi dan daya tahannya yang lebih tinggi dibandingkan dengan desain selubung tunggal.

Mengapa worm gearbox double-enveloping lebih mahal?

Semakin tinggi biaya a gearbox cacing selubung ganda secara langsung dikaitkan dengan proses manufakturnya yang rumit. Geometri cacing dan roda gigi yang berbentuk jam pasir dan berlekuk sangat sulit untuk dibuat. Hal ini memerlukan mesin CNC yang khusus dan presisi serta kontrol kualitas yang ketat untuk memastikan bahwa kedua komponen menyatu dengan sempurna di area kontak yang besar. Waktu pemesinan tambahan, keahlian, dan proses inspeksi yang terlibat dalam pembuatan aksi konjugasi presisi ini berkontribusi pada biaya awal yang lebih tinggi dibandingkan gearbox cacing standar, meskipun hal ini sering kali dibenarkan oleh kinerjanya yang unggul dan umur panjang dalam aplikasi yang menuntut.

Bagaimana cara merawat penggerak roda gigi cacing selubung ganda?

Mempertahankan a penggerak roda gigi cacing selubung ganda berpusat pada pelumasan yang tepat dan pemantauan kondisi. Pertama, sangat penting untuk menggunakan jenis dan viskositas pelumas yang ditentukan oleh pabrikan, karena kontak geser yang tinggi sepenuhnya bergantung pada lapisan oli yang kuat. Periksa level oli secara teratur dan cari tanda-tanda kontaminasi atau degradasi. Kedua, pantau suhu pengoperasian dan dengarkan perubahan suara, karena panas berlebih atau kebisingan yang tidak biasa dapat mengindikasikan masalah ketidaksejajaran, beban berlebih, atau pelumasan. Terakhir, patuhi jadwal pemeliharaan preventif yang ketat untuk penggantian oli dan inspeksi guna mengatasi keausan secara proaktif dan memastikan masa pakai yang maksimal.

Bisakah worm gearbox digunakan untuk menahan atau menahan beban?

Ya, salah satu kelebihan yang melekat pada desain worm gear apa pun, termasuk double-enveloping tipenya, adalah kemampuan alaminya untuk mencegah mengemudi mundur. Karena gesekan yang tinggi dan sudut spesifik dari benang cacing, sistem ini biasanya mengunci sendiri. Artinya gaya yang diterapkan pada poros keluaran (roda gigi) tidak dapat menggerakkan poros masukan (cacing) ke belakang. Fitur ini membuat peredam kecepatan roda gigi cacings sangat baik untuk aplikasi seperti konveyor di tanjakan, kerekan, dan lift yang memerlukan mekanisme penahan yang aman dari kegagalan untuk mencegah beban turun secara tidak terkendali jika listrik padam.

Apa saja tanda-tanda kegagalan pada worm gearbox tugas berat?

Mengenali tanda-tanda awal kegagalan dalam a gearbox cacing tugas berat dapat mencegah downtime yang fatal. Indikator utamanya mencakup peningkatan suhu pengoperasian yang nyata, yang sering kali menunjukkan masalah pelumasan atau beban berlebih. Suara-suara yang tidak biasa seperti gerinda, ketukan, atau rengekan yang berlebihan menunjukkan adanya keausan, lubang, atau ketidaksejajaran pada gigi roda gigi. Kebocoran oli yang terlihat di sekitar seal menunjukkan kegagalan seal, yang dapat menyebabkan pelumasan tidak memadai. Terakhir, hilangnya akurasi posisi atau peningkatan serangan balik (gerakan bebas) pada poros keluaran merupakan tanda mekanis yang jelas dari keausan internal yang memerlukan penyelidikan dan pemeliharaan segera.
