Kontrol Presisi Transmisi Daya: Desain dan Strategi Aplikasi Reduksi Perlengkapan Planet

Konsep dasar dan prinsip kerja Pereduksi Gear Planetary

Pereduksi gear planetar, juga dikenal sebagai gearbox planetar, adalah jenis perangkat transmisi presisi dan efisiensi tinggi. Fungsi utama mereka adalah mengurangi kecepatan dan meningkatkan torsi. Mereka dinamai untuk struktur transmisi "planet" unik mereka, di mana komponen inti berputar di sekitar gigi pusat, seperti planet yang mengorbit matahari.

Komponen inti dan fungsinya

Peredam roda gigi planet stDanar terdiri dari empat bagian utama:

1. Sun Gear : Terletak di tengah sistem roda gigi, itu adalah perlengkapan mengemudi. Ini biasanya terhubung ke motor atau sumber daya lainnya dan berfungsi sebagai input daya.
2. Planet Gears : Beberapa roda gigi terdistribusi secara merata di sekitar gigi matahari. Dipasang di pembawa planet, mereka berputar pada kapak mereka sendiri sementara juga berputar di sekitar gigi matahari.
3. Pembawa planet : Kerangka kerja yang menampung dan menghubungkan semua roda gigi planet. Itu adalah ujung output dari Pereduksi Gear Planetary , memberikan daya dengan menyebabkan roda gigi planet berputar.
4. Ring gear : Ring gear bergigi internal yang menutupi semua roda gigi planet. Biasanya diperbaiki dan bertindak sebagai perlengkapan yang digerakkan.

Prinsip kerja

Proses kerja peredam gigi planet dapat diringkas sebagai berikut:

1. Input daya : Motor atau sumber daya lainnya menggerakkan Sun Gear untuk berputar dengan kecepatan tinggi.
2. Transmisi daya : Rotating Sun Gear Jelas dengan sekitarnya Planet Gears , menyebabkan mereka berputar pada kapak mereka sendiri.
3. Rotasi dan revolusi : Sejak ring gear diperbaiki, The Planet Gears didorong oleh Sun Gear , menyebabkan mereka berputar di sekitar poros tengah Sun Gear sambil berputar pada sumbu mereka sendiri. Revolusi ini mendorong Pembawa planet .
4. Output daya : The Pembawa planet's Kecepatan rotasi secara signifikan lebih rendah dari Sun Gear's kecepatan, tetapi torsi diperkuat. Oleh karena itu, Pembawa planet berfungsi sebagai akhir output, mencapai efek pengurangan kecepatan dan amplifikasi torsi.

Parameter Perbandingan: Planetary vs. Jenis Transmisi Lainnya

Untuk menyoroti keunggulannya, berikut adalah perbandingan singkat Pereduksi Gear Planetary Dengan tipe transmisi tradisional lainnya, seperti peredam gigi poros paralel dan drive gigi cacing.

Pereduksi Gear Planetary: Design, Applications, and Selection Guide

Pereduksi Gear Planetary telah menjadi komponen inti dari sistem penggerak presisi modern karena strukturnya yang unik dan kinerja yang sangat baik. Memahami desain mereka, bidang aplikasi, dan metode seleksi yang benar sangat penting untuk memastikan operasi peralatan yang efisien dan stabil.

Strategi aplikasi untuk peredam gigi planet

Berkat presisi tinggi, kepadatan torsi tinggi, dan ukuran kompak, Pereduksi Gear Planetary Mainkan peran penting di berbagai industri. Area aplikasi utama mereka meliputi:

• Drive presisi : Dalam peralatan otomatisasi, peralatan mesin CNC, sambungan robot, perangkat medis, dan mesin cetak, Pereduksi Gear Planetarys digunakan untuk mencapai kecepatan dan kontrol posisi yang tepat. Bacaan rendah dan kekakuan yang tinggi adalah kunci untuk memastikan lintasan gerak yang akurat dan akurasi penentuan posisi yang dapat diulang.
• Aplikasi tugas berat : Dalam peralatan yang perlu menahan torsi besar, seperti dalam metalurgi, penambangan, mesin konstruksi (mis., Crane, excavator), dan turbin angin, Pereduksi Gear Planetarys dapat secara andal mengirimkan daya yang sangat besar sambil mengurangi ukuran dan meningkatkan efisiensi peralatan secara keseluruhan.
• Aplikasi Lingkungan Khusus : Beberapa dirancang khusus Pereduksi Gear Planetarys dapat beradaptasi dengan lingkungan yang ekstrem. Misalnya, model dengan segel khusus dan pelumas dapat bekerja secara stabil dalam kondisi yang keras seperti suhu tinggi, suhu rendah, vakum, atau ruang bersih, memastikan kesinambungan jalur produksi.

Panduan Seleksi untuk Pereduksi Gear Planetary

Memilih hak Pereduksi Gear Planetary adalah kunci untuk memastikan kinerja dan umur panjangnya. Berikut adalah parameter dan langkah -langkah utama yang perlu dipertimbangkan selama seleksi:

1. Pertimbangan Parameter Kinerja
   • Perbandingan : Ditentukan oleh kecepatan output dan input yang diperlukan. Biasanya dinyatakan sebagai rasio integer (mis., 3: 1, 5: 1, 10: 1).
   • Torsi Dinilai : Torsi output maksimum yang Pereduksi Gear Planetary dapat menangani terus menerus dan aman dalam kondisi pengenal. Torsi operasi yang diperlukan harus kurang dari atau sama dengan nilai ini.
   • Reaksi : Sudut rotasi bebas poros output saat poros input diperbaiki. Ini adalah indikator penting dari akurasi transmisi. Aplikasi presisi sering membutuhkan reaksi yang sangat rendah, hingga beberapa menit busur atau bahkan kurang.
   • Kecepatan output yang dinilai : Kecepatan output di mana peredam dapat beroperasi secara stabil untuk waktu yang lama di bawah torsi yang dinilai.
   • Efisiensi : Rasio daya output terhadap daya input, mewakili kehilangan energi. Efisiensi satu tahap Pereduksi Gear Planetary biasanya sangat tinggi (> 97%).
2. Metode pemasangan dan antarmuka
   • Flensa dan poros input : Harus sangat cocok dengan flensa pemasangan motor dan diameter poros. Jenis antarmuka umum termasuk poros silindris, spline, atau kunci.
   • Antarmuka akhir output : Pilih formulir output yang sesuai berdasarkan persyaratan beban, seperti poros output padat, poros berongga dengan keyway, atau output yang dipasang flensa.
3. Faktor lingkungan
   • Suhu operasi : Konfirmasikan bahwa peredam dapat beroperasi secara stabil dalam kisaran suhu sekitar yang diharapkan, dan jika perlu, pilih pelumas suhu tinggi atau rendah.
   • Peringkat Perlindungan Ingress (IP) : Pilih a Pereduksi Gear Planetary dengan peringkat IP yang sesuai berdasarkan kondisi debu dan kelembaban lingkungan kerja untuk melindungi komponen internal dari kerusakan.

Perbandingan parameter peredam gigi planet utama

Untuk membantu memahami betapa berbedanya spesifikasi Pereduksi Gear Planetary memenuhi kebutuhan yang berbeda, berikut adalah perbandingan parameter utama:

Optimalisasi Kinerja dan Outlook Industri

Pengembangan teknologi peredam gigi planet di masa depan terkait erat dengan permintaan akan kinerja tinggi, kecerdasan, dan keberlanjutan. Shanghai SGR Heavy Industry Machinery Co., jalur pengembangan Ltd. mengkonfirmasi tren ini, khususnya kekompakan, modularitas, getaran rendah, kebisingan rendah , Dan high-end R&D .

Strategi untuk mengoptimalkan kinerja peredam gigi planet

Untuk memenuhi tuntutan presisi yang lebih tinggi dalam aplikasi industri, optimalisasi kinerja Pereduksi Gear Planetary Berfokus pada aspek -aspek berikut:

1. Desain modular dan standar :
   • Strategi : Dengan merancang komponen inti dari Pereduksi Gear Planetary (seperti set gigi, perumahan) dengan cara modular, produk dengan rasio gigi yang berbeda, torsi, dan metode pemasangan dapat dengan cepat dirakit. Ini secara signifikan memperpendek waktu kustomisasi dan mengurangi biaya produksi. Shanghai SGR Heavy Industry Machinery Co., Ltd. mengikuti tren industri ini, mengintegrasikan konsep ini ke dalam lini produknya untuk meningkatkan efisiensi produksi dan responsif pasar.
   • Perbandingan parameter : Desain modular menawarkan keunggulan yang signifikan waktu pengiriman and biaya dibandingkan dengan kustomisasi penuh.

     	Produk modular	Produk yang disesuaikan
     	Waktu pengiriman yang singkat, biaya lebih rendah .	Waktu pengiriman yang lebih lama, biaya lebih tinggi .

2. Teknologi Pengurangan Kebisingan dan Getaran :
   • Strategi : Mengurangi kebisingan dan getaran Pereduksi Gear Planetary adalah kunci untuk meningkatkan kinerja dan pengalaman penggunanya. Ini terutama dicapai dengan mengoptimalkan profil gigi roda gigi, menggunakan proses penggilingan presisi tinggi (seperti mesin penggilingan profil kompleks empat sumbu kompleks Shanghai SGR) dan memilih bahan perumahan berkinerja tinggi dan struktur redaman. Perakitan dan penyeimbangan yang tepat juga secara efektif mengurangi sumber getaran.
   • Perbandingan Teknologi :

     	Perlengkapan Spur Standar	Roda gigi heliks	Gigi ground presisi
     	Kebisingan dan getaran lebih besar , cocok untuk aplikasi dengan persyaratan kebisingan rendah.	Kebisingan dan getaran lebih kecil , kapasitas beban yang lebih tinggi, cocok untuk aplikasi torsi tinggi dan presisi tinggi.	Kebisingan dan getaran yang sangat rendah , akurasi tertinggi, mewakili teknologi inti untuk produsen kelas atas seperti Shanghai Sgr.

Tren masa depan di Planetary Gear Reducer Teknologi

Berdasarkan pengembangan Shanghai SGR Machinery Industri Heavy Co., Ltd., Tren masa depan utama dalam industri ini meliputi:

1. Kecerdasan dan digitalisasi :
   • Kecenderungan : Masa depan Pereduksi Gear Planetarys akan lebih dari sekadar komponen mekanis sederhana. Dengan mengintegrasikan sensor, mereka dapat memantau suhu, getaran, dan status pelumasan mereka sendiri secara real time, dan mengunggah data ke cloud untuk analisis. Ini akan memungkinkan pemeliharaan prediktif , memberikan peringatan dini sebelum terjadi kegagalan, dan dengan demikian mencegah downtime yang mahal.
   • Relevansi dengan shanghai sgr : Penggunaan sistem uji daya dan efisiensi perusahaan untuk gearbox adalah langkah penting menuju digitalisasi dan validasi kinerja, meletakkan dasar data untuk kecerdasan di masa depan.
2. Ringan dan integrasi tinggi :
   • Kecenderungan : Karena robotika dan peralatan otomatisasi menuntut ukuran yang lebih kecil dan lebih rendah, Pereduksi Gear Planetarys berevolusi menjadi lebih kompak dan lebih ringan. Bahan baru, proses pembuatan (seperti teknologi cetakan terintegrasi), dan desain struktural yang dioptimalkan akan memungkinkan peredam untuk mencapai ukuran yang lebih kecil dan bobot yang lebih ringan dengan tetap mempertahankan kapasitas beban yang tinggi.
3. High-Precision Manufacturing and R&D :
   • Kecenderungan : Presisi tinggi adalah inti dari a Pereduksi Gear Planetary's daya saing. Memiliki peralatan canggih seperti instrumen pengukur Toroidal Worm dan HOB yang berinovasi di dalam negeri dan tim R&D yang terdiri dari PhD dan insinyur senior adalah kunci untuk meningkatkan akurasi produk dan membangun parit teknologi. Keberhasilan Shanghai SGR Heavy Industry Machinery Co., Ltd. adalah bukti investasi jangka panjang dalam peralatan dan bakat kelas atas.

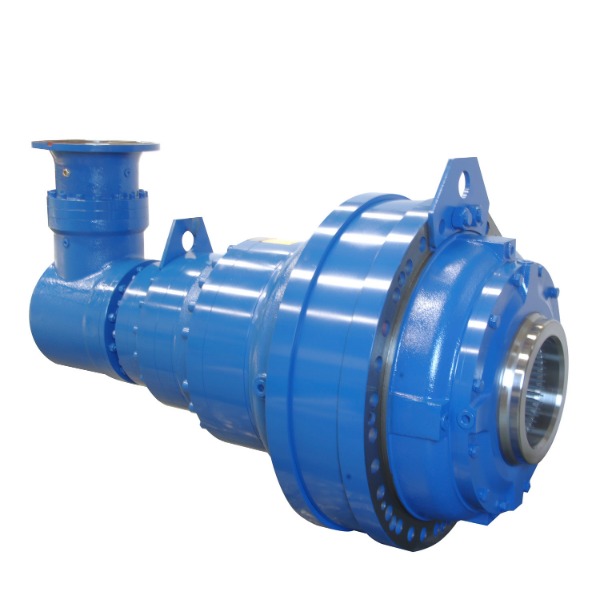

Flange Input Sudut Kanan Torsi Output Besar Planetary Gearbox Dengan Motor
