Apa prinsip dan karakteristik peredam gigi planet?

Dalam keluarga besar peredam, Pereduksi Gear Planetary banyak digunakan dalam servo, stepper, DC dan sistem transmisi lainnya karena ukurannya yang kecil, efisiensi transmisi tinggi, rentang reduksi lebar, presisi tinggi dan banyak keuntungan lainnya. Fungsi peredam gigi planet adalah untuk mengurangi kecepatan, meningkatkan torsi dan mengurangi momen beban/motor rasio inersia di bawah premis memastikan transmisi yang tepat.

Dalam sistem produk SGR, salah satu produsen peredam gigi planet terkemuka, Planetary Gear Reducer juga merupakan salah satu "produk bintang". Pereduker roda gigi planet N series yang dikembangkan dan diproduksi oleh SGR menggunakan 20crmnti yang dikarburi dan digiling roda gigi, dengan beberapa gigi untuk membagi beban, operasi yang stabil dan andal, efisiensi mekanik yang tinggi dan keunggulan lainnya. Pada awal 2009, peredam roda gigi planet N seri telah memenangkan "hadiah pertama untuk pencapaian ilmiah dan teknologi dalam sertifikat industri gigi" dari China Gear Professional Association tahun itu, dan juga diakui sebagai "proyek transformasi pencapaian berteknologi tinggi Shanghai", dan memperoleh paten penemuan.

(1) Prinsip transmisi peredam gigi planet

Struktur transmisi dasar peredam gigi planet dibagi menjadi 4 bagian:

① Sun Gear: Terletak di tengah sistem gear planetar, terhubung ke poros output motor.

② Gigi Planetary: Berputar di sekitar gigi matahari, biasanya dengan beberapa gigi planet untuk memastikan distribusi beban yang bahkan.

③ Planet Carrier: Mendukung roda gigi planet, biasanya terhubung ke poros output.

④ Gigi cincin luar: Planetary gears mesh dengan ring ring luar untuk mengirimkan daya ke poros output.

Sumber mengemudi peredam gigi planet memulai Sun Gear dengan koneksi langsung, dan Sun Gear menggerakkan gigi planet yang dirakit di pembawa gear planet. Seluruh sistem roda gigi planet secara otomatis berputar di sepanjang ring ring luar, dan pembawa planet menghubungkan poros output untuk mencapai tujuan perlambatan. Rasio reduksi yang lebih tinggi membutuhkan beberapa set gigi panggung dan roda gigi planet untuk dikalikan dan diakumulasikan.

(2) Karakteristik perlambatan peredam gigi planet

A. Torsi tinggi, beban kuat: Dibandingkan dengan transmisi gigi paralel tradisional, peredam gigi planet memiliki keunggulan torsi tinggi dan struktur kompak. Roda gigi tradisional digerakkan oleh ekstrusi permukaan kontak yang sangat sedikit antara dua gigi, dan semua beban terkonsentrasi pada permukaan kontak sangat sedikit, yang dengan mudah menyebabkan gesekan dan fraktur di antara roda gigi. Planetary Gear Reducer memiliki beberapa area yang lebih besar dan beban seragam 360 derajat pada permukaan kontak gigi. Beberapa permukaan gigi secara merata menanggung beban dampak seketika bersama -sama, membuatnya lebih mampu menahan dampak torsi yang lebih tinggi, dan bagian tubuh dan bantalan tidak akan rusak atau rusak karena beban tinggi.

B. Struktur kompak dan ukuran kecil: Dibandingkan dengan peredam gigi tradisional, peredam gigi planet memiliki keunggulan struktur kompak dan ukuran kecil; Rasio reduksi peredam gigi tradisional harus dihasilkan oleh beberapa nilai jumlah roda gigi, dan ada jarak tertentu antara roda gigi besar dan kecil, sehingga gearbox memiliki ruang besar untuk mengakomodasi! Untuk mencapai rasio reduksi yang tinggi, perlu untuk menghubungkan dan menggabungkan lebih dari dua gearbox reduksi, menghasilkan volume dan berat yang sangat besar. Struktur peredam gigi planet dapat berulang kali dihubungkan sesuai dengan jumlah bagian yang diperlukan, dan beberapa bagian dapat digabungkan secara terpisah. Planetary Gear Reducer memiliki struktur yang ringkas, ukuran kecil, berat ringan, dan penampilan ringan, dan skenario aplikasinya lebih beragam.

C. Efisiensi tinggi dan kebisingan rendah: Dibandingkan dengan peredam gigi tradisional, peredam gigi planet memiliki keunggulan efisiensi tinggi dan kebisingan rendah; Kombinasi gear planetar memiliki kesesuaian seragam multi-poin yang unik, dan struktur cincin gigi luar busur membuat cincin gigi luar dan gear planetar yang dikombinasikan secara ketat, dan roda gigi memiliki tingkat kesesuaian yang tinggi. Selain meningkatkan efisiensi peredam roda gigi planet, desain itu sendiri dapat mencapai posisi tinggi. Selain itu, dengan menyatukan ganda beberapa planet dengan cincin gigi luar pada saat yang sama, peredam gear planet mengurangi beban gigi tunggal, sehingga mengurangi kebisingan.

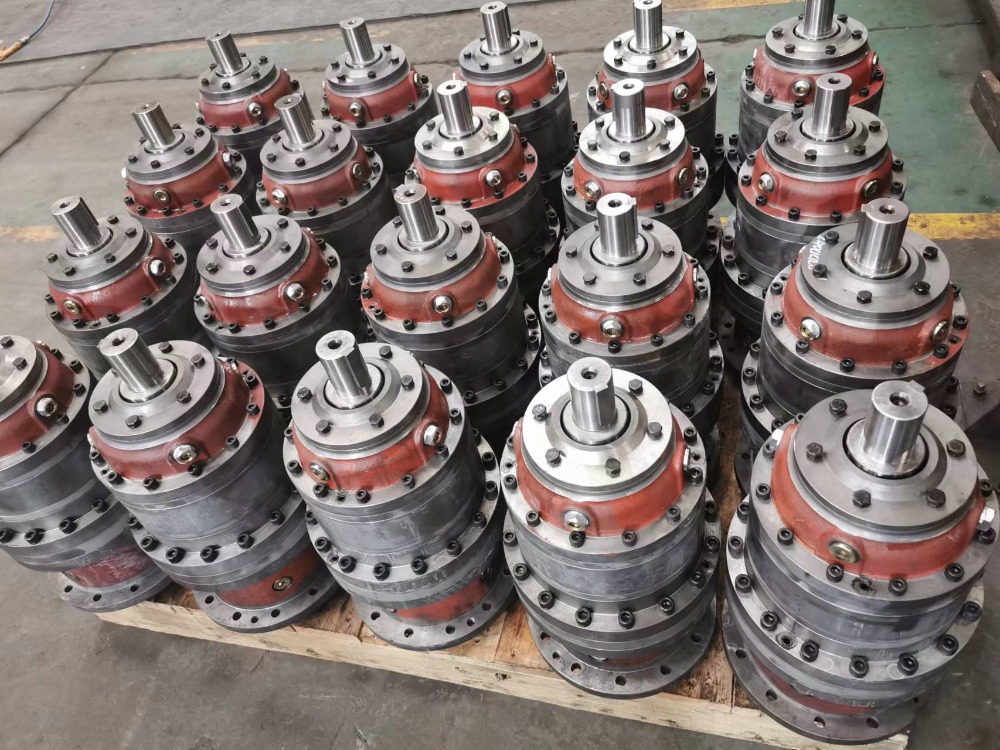

(3) Parameter mekanis SGR's N Series Planetary Gear Reducer

Parameter mekanis dari pereduksi roda gigi planet seri N yang dikembangkan dan diproduksi oleh SGR adalah sebagai berikut:

· Spesifikasi ring gear: 200 ~ 885mm

· Kisaran torsi output: T2≤540000N.M

· Rasio Kecepatan: I ≥3

· Desain modular, spesifikasi serial, dan produksi khusus

· Ujung input memiliki lubang bundar, lubang spline, poros bundar, poros spline internal atau eksternal, flensa tambahan, rem, dll., Pereduksi roda gigi planet N series yang cocok untuk motor hidrolik atau motor elektromagnetik, dll;

· Jenis ujung output memiliki poros bundar, poros berlubang, poros berongga dengan disk ekspansi, poros spline internal atau eksternal, pelat penghubung tambahan, roda gigi, flensa, dll;

· Ada banyak aksesori yang cocok, seperti perangkat pendinginan dan pelumasan, periksa katup, dll., Dan pengguna dapat memilih aksesori yang cocok sesuai dengan kebutuhan mereka.

Selain itu, penentuan posisi produk peredam gigi planet SGR's N series adalah: "Mengganti peredam yang sama yang diimpor" (dapat diganti dengan produk -produk serupa dari merek seperti Brevni, Dynamic, Rossi, Bonfilioli, dll.). Konsep desain dan teknologi produksi disinkronkan dengan beberapa negara Eropa. Karena layanan yang terlokalisasi, telah diakui oleh pengguna di bidang industri seperti mesin konstruksi, mesin tambahan, mesin pertambangan, mesin pencetakan tekstil dan pewarnaan dengan kinerja biaya yang baik. (Penulis: SGR, Angie Zhang)
